Конструктивно-расчетная часть. Создание расчетной моделей в ПК, описание, возможности расчета и назначение програмных комплексов «Мономах», «Лира»

Программный комплекс «Лира» с модулем «Сапфир» позволяет моделировать нелинейные задачи сложной геометрической формы. Система параметрического 3D моделирования жилых и общественных многоэтажных зданий, коттеджей, сооружений произвольного назначения и подготовки аналитической модели для осуществления прочностных расчётов в ПК ЛИРА. Созданная в «САПФИР» расчетная схема далее рассчитывается и конструируется в ПК ЛИРА. САПФИР позволяет синтезировать и редактировать конечно-элементные сети пластин, стержней и статические нагрузки.

Модель здания для последующего решения задачи изображена на рисунках 2.1 – 2.2

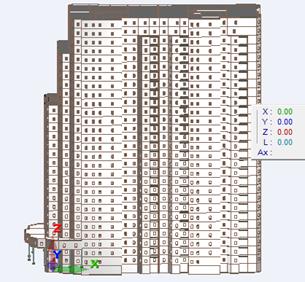

Рисунок 2.1 – Общая аналитическая модель здания, ПК «Лира» – Сапфир

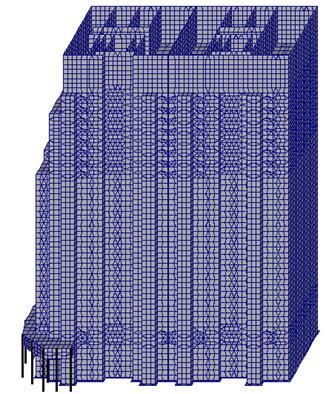

Рисунок 2.2 – Модель здания, решенная методом конечных элементов, ПК «Мономах»

Программный комплекс «МОНОМАХ» предназначен для расчета и проектирования конструкций зданий из монолитного железобетона, а также зданий с кирпичными стенами. В процессе работы комплекса производится расчет здания и его отдельных частей с формированием рабочих чертежей и схем армирования конструктивных элементов. ПК «МОНОМАХ» состоит из отдельных программ – КОМПОНОВКА, БАЛКА, КОЛОННА, ФУНДА-МЕНТ, ПОДПОРНАЯ СТЕНА, ПЛИТА, РАЗРЕЗ (СТЕНА), КИРПИЧ. Эти программы связаны информационно, кроме того, каждая из них может работать в автономном режиме. В программе «КОМПОНОВКА» осуществляется создание модели проектируемого здания из конструктивных элементов на плане произвольной конфигурации, определяется расход и стоимость материалов. После формирования пространственной расчетной схемы здания производится конечно-элементный расчет с возможностью анализа результатов, экспорт данных в программы конструирования, экспорт нагрузок на фундаменты в ФОК-ПК, экспорт расчетной схемы в программный комплекс ЛИРА-САПР.
