Вариант грунтовых условий и конструктивная схема
Страница 1

Конструктивная схема здания

Здание жилого 28-ми этажного монолитного дома запроектировано с подземным техническим этажом и подземным этажом под офисные помещения. Конструкция здания – с поперечными и продольными несущими стенами. Наружные и внутренние стены запроектированы из керамзитобетона класса В30. С 1 по 4 этаж толщина стены 300 мм, с 4 по 28 – 200 мм. Конструктивная схема здания показана на рисунке 3.1.

Рисунок 3.1 – Конструктивная схема здания

Анализ инженерно-геологических условий

Площадка строительства находится в городе Хабаровск. В пределах строительной площадки пробурено 5 скважин. Расстояние между скважинами:

Скв.1 – скв. 2 – 22 м; скв 2 – скв 3 – 25 м; скв 1 – скв 3 – 38 м; скв 1 – скв 4 – 40 м; скв 3 – скв 5 – 40 м; скв 4 – скв 2 – 22 м; 2 – 5 – 25 м; 4 – 5 – 38 м.

Глубина скважин 12 м. На поверхности залегает насыпной грунт, мощностью 1,2 – 1,25 м. Далее I слой – супесь, мощностью 1,0 – 1,3 м; II слой – суглинок тугопластичный, мощностью 1,5 – 2,8 м, III слой – суглинок мягкопластичный, мощностью 2,0 – 3,5 м, IV – галечниковый грунт, мощностью 4,0 – 7,0 м.

Абсолютная отметка грунтовых вод – 31,0 – 31,3 м.

В период снеготаяния и продолжительных дождей возможно появление верховодки в виде линз на глубине до 4,0 м от поверхности грунта.

Расположение скважин показано на рисунке 3.2. Инженерно – геологический разрез площадки строительства представлен на рисунке 3.3

Рисунок 3.2 – План строительной площадки

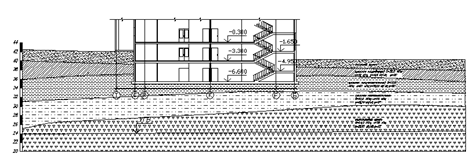

Рисунок 3.3 – Инженерно-геологический разрез

Физико-механические свойства грунтов

На рисунке 3.3 показан инженерно-геологический разрез.

1 слой – суглинок полутвердый

Степень водонасыщения

,

где Ip – число пластичности, %;

ωL – влажность на границе текучести грунта, %;

ωр – влажность на границе раскатывания грунта, %.

– суглинок.

Показатель текучести

,

где IL – показатель текучести, д.е;

ω – естественная влажность грунта, д.е;

ωL – влажность на границе текучести грунта, д.е;

ωр – влажность на границе раскатывания грунта, д.е.

– полутвердый суглинок.

Степень водонасыщения: – грунт непросадочный.

Определяем коэффициент пористости при влажности на границе текучести:

,

где eL – коэффициент водонасыщения;

ωL – влажность на границе текучести грунта, д.е;

ρs – плотность частиц грунта, т/м³;

ρω – плотность воды, т/м³.

.

Определяем показатель Iss

,

где eL – коэффициент водонасыщения;

е – коэффициент пористости грунта в природном состоянии.

– ненабухающий грунт.

Грунт непросадочный.

МПа – слабосжимаемый грунт.

Определяем принадлежность глинистого грунта к пучинистым.

– сумма среднемесячных отрицательных температур.

Значение критической влажности, ниже значения которой прекращается перераспределение влаги в промерзающем грунте зависит от Ip и ωL
