Монтаж железобетонных конструкций многоэтажных каркасных зданий
Страница 1

Монтаж железобетонных конструкций многоэтажных каркасных зданий производят по горизонтальной (поэтажной) или вертикальной схемам. Горизонтальная схема монтажа обеспечивает более равномерную осадку фундаментов и устойчивость здания. При вертикальной схеме здание отдельными участками возводят на всю высоту. Применяют данную схему в стесненных условиях.

При входном контроле учитывают предельные допуски и отклонения, обеспечивающие пригодность конструкции для монтажа – они приведены в общих требованиях к монтажу конструкций.

Монтаж колонн. Перед подъемом колонну осматривают, очищают закладные детали и выпуски арматурных стержней от ржавчины, наносят осевые риски.

Строповку колонн производят фрикционными, рамочными и штыревыми захватами.

Технология монтажа колонн первого этажа, при установке их в стаканы фундаментов, аналогична технологии монтажа колонн одноэтажных зданий. Колонны последующих этажей устанавливают на нижестоящие колонны.

Временное крепление колонн осуществляют одиночными и групповыми кондукторами, а также рамно-шарнирными индикаторами.

Одиночный кондуктор представляет собой пространственную конструкцию с тремя рядами хомутов. Схема временного крепления колонн одиночным кондуктором приведена на рис. 3.1.

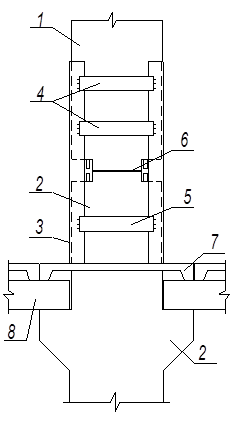

Рис. 3.1. Схема крепления колонн одиночным кондуктором:

1 – монтируемая колонна;

2 – нижестоящая колонна;

3 – кондуктор (m ~ 250 кг);

4 – хомуты для крепления монтируемой колонны;

5 – хомут для крепления кондуктора на нижестоящей колонне;

6 – стык колонн;

7 – распорная плита;

8 – ригель

После окончательного закрепления колонны одиночный кондуктор разбирается и на тележке перемещается к месту установки следующей колонны. Обычно используют три кондуктора. Применение кондукторов повышает точность монтажа и производительность труда.

Групповой кондуктор применяют для временного крепления двух, четырех или шести колонн. Групповой кондуктор представляет собой пространственную конструкцию, оснащенную тремя рядами хомутов и площадкой, обеспечивающей удобное безопасное рабочее место монтажникам. Кондуктор устанавливают на смонтированном перекрытии и выверяют с помощью винтовых домкратов. Схема временного крепления колонн с помощью группового кондуктора приведена на рис. 3.2.

групповой кондуктор ЦНИИОМТП 1

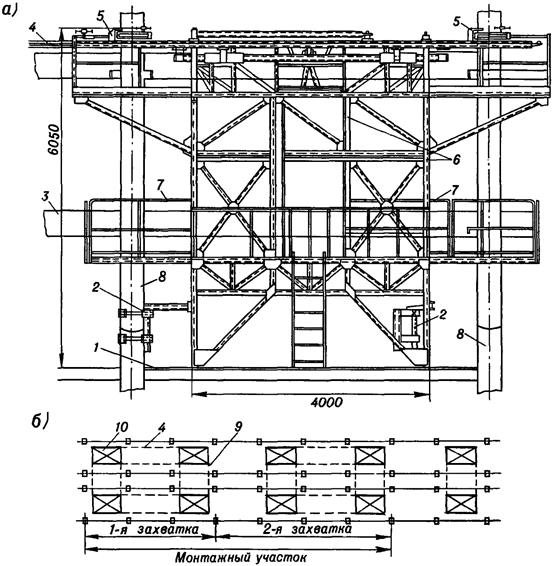

Рис. 3.2. Схема временного крепления колонн групповым кондуктором:

а – вид кондуктора сбоку; б – схема расположения кондукторов; 1 – перекрытие; 2 – нижние угловые фиксаторы; 3 – ригель; 4 – продольная тяга; 5 – верхние угловые фиксаторы; 6 – конструкции кондуктора; 7 – выдвижные люльки; 8 – колонны; 9 – поперечная тяга; 10 – кондуктор

Универсальный рамно-шарнирный индикатор (УРШИ) применяют для временного закрепления колонн при полупринудительном методе монтажа. Перед установкой УРШИ проверяют комплектность оборудования и наносят базовые оси. Базовые оси наносят в месте, удобном для работы с геодезическим инструментом, обычно на расстоянии 400 мм от оси колонн. Базовые оси должны выполняться и закрепляться на каждом монтажном горизонте. Настройку УРШИ производят по базовым осям теодолитом и путем фиксации с помощью трубчатых тяг к ранее установленным элементам. Схема установки и выверка УРШИ приведена на рис.3.3.
