Расчет сети внутреннего холодного водопровода
Страница 1

Вероятность действия приборов:

;

где

qс hr,u – расход воды одним потребителем в час наибольшего водопотребления, принимается по приложению 3 СНиП 2.04.01-85.( qс hr,u =5,6)

q0 – общий расход воды, л/с, санитарно-техническим прибором

(арматурой). принимается по приложению 2 СНиП 2.04.01-85.

U – число потребителей в здании.

N – общее число приборов, обслуживающих потребителей.

Секундный расход воды и стояков на расчетном участке:

q =5 q0 α,

где

q0 – секундный расход воды мойки со смесителем

α - коэффициент, определяемый согласно приложению №4 [1], в зависимости от общего числа приборов N на расчетном участке сети и вероятности их действия Р

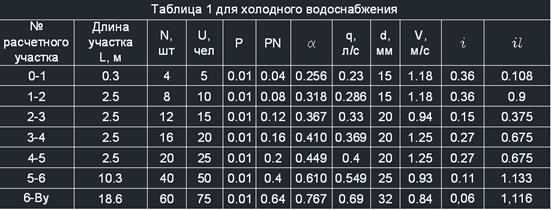

Все расчетные данные, а также вычисленные значения потерь напора на расчетных участках заносятся в таблицу3:

Пример(для участка0-1) ;

PN=0,04, то а=0,256; q=5*0,18*0,256=0,23;

Этому расходу соот-ет труба диам. равное 15мм; V=1,18; i=0,36; Li=0,108

Результаты р

асчета сети внутреннего холодного водопровода

Таблица

Вероятность использования санитарно-технических приборов

:

= = 0,034105

Максимальный часовой расход:

qhr =0,005 q0,hr ahr = 0,005*190*1,437 = 1,36515м3/час

где, q0,hr – максимальный часовой расход сантехнических приборов принимаемый согласно обязательному приложению 3. ahr – коэффициент следует принимать по табл. 2 приложения №4 [1].

Суточный расход воды

:

= = 8,25 м3/сут

где,

qu -

норма расхода холодной воды, л, потребителем в сутки (смену) наибольшего водопотребления,

Ui - число водопотребителей расчетного дома.

Подбор водомера

На вводе данного проектируемого здания водопровода устанавливается водомерный узел для учета расхода воды здания. Счетчики воды устанавливают на вводах трубопровода холодного и горячего водоснабжения.

Средний часовой расход воды за период (сутки) максимального водопотребления:

= = 0.446875 м3/час

где К – коэффициент суточной неравномерности, (К= 1,1 – 1,3)

T- расчетное время, ч, потребления воды (сутки, смена)

Потери напора в счетчиках при расчетном секундном расходе воды

:

h = S q2 = 1,3 * 0,692 = 0,61893 м.

где

S – гидравлическое сопротивление счетчика, принимаемое согласно таблицы приложения 2. (для Ø 32 S=1,3)

Определение требуемого напора

Для того, чтобы определить требуемый напор во внутренней сети водопровода здания учитывают геометрическую высоту подачи воды, все возможные потери напора, а также рабочий напор в диктующей водоразборной точке.

,

где – геометрическая высота подачи воды от оси насоса до расчетного санитарно – технического прибора, м;
