Расчет сети внутреннего горячего водопровода
Страница 1

Вероятность действия приборов:

;

где

qh hr,u – расход воды одним потребителем в час наибольшего водопотребления, принимается по приложению 3 СНиП 2.04.01-85.( qh hr,u =10)

q0 – общий расход воды, л/с, санитарно-техническим прибором

(арматурой). принимается по приложению 2 СНиП 2.04.01-85.

U – число потребителей в здании.

N – общее число приборов, обслуживающих потребителей.

Секундный расход воды и стояков на расчетном участке:

q =5 q0 α,

где

q0 – секундный расход воды мойки со смесителем

α - коэффициент, определяемый согласно приложению №4 [1], в зависимости от общего числа приборов N на расчетном участке сети и вероятности их действия Р

Все расчетные данные, а также вычисленные значения потерь напора на расчетных участках заносятся в таблицу4:

Пример(для участка0-1) ;

PN=0,078, то а=0,315; q=5*0,18*0,315=0,28;

Этому расходу соот-ет труба диам. равное 20мм; V=0,94; i=0,15; Li=0,045.

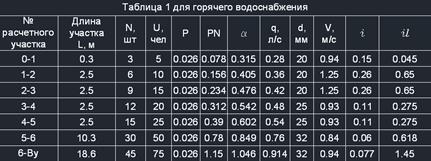

Результаты р

асчета сети внутреннего горячего водопровода

Таблица

строительный здание водопровод канализационный

Вероятность использования санитарно-технических приборов :

= = 0,088674

где P - вероятность действия санитарно-технических приборов

q0, - расход холодной воды, л/с, санитарно-техническим прибором (арматурой), принимаемый согласно таблице приложения 3 (Нормы расхода воды потребителем

Максимальный часовой расход:

qhr =0,005 q0,hr ahr = 0,005*190*2,210 = 2,0995 м3/час

где , q0,hr – максимальный часовой расход сантехнических приборов принимаемый согласно обязательному приложению 3.

ahr – коэффициент следует принимать по табл. 2 приложения №4 [1].

Суточный расход воды

:

= = 6 м3/сут

где

qu -

норма расхода холодной воды, л, потребителем в сутки (смену) наибольшего водопотребления,

Ui - число водопотребителей расчетного дома.

Подбор водомера

На вводе водопровода устанавливается водомерный узел для учета расхода воды зданием. Счетчики воды устанавливают на вводах трубопровода холодного и горячего водоснабжения.

Средний часовой расход воды за период (сутки) максимального водопотребления:

= = 0,325 м3/час

где, К – коэффициент суточной неравномерности, (К= 1,3)

T- расчетное время, ч, потребления воды (сутки, смена)

Потери напора в счетчиках при расчетном секундном расходе воды

:

h = S q2 = 1.3 * 0,8353962 = 0.9072525 м.

где

S – гидравлическое сопротивление счетчика, принимаемое согласно таблицы приложения 2. (для Ø 32 S=1,3)

Определение требуемого напора

Для того, чтобы определить требуемый напор во внутренней сети водопровода здания, учитывают геометрическую высоту подачи воды, все возможные потери напора, а также рабочий напор в диктующей водоразборной точке.

,

где

– геометрическая высота подачи воды от оси насоса до расчетного санитарно – технического прибора, м;

= 0,3+2,5+2,5+2,5+0,3+18,6+2,5=29,2 м.,

где Н – высота здания; h – заглубление городского. водопровода.

– потери напора на участках трубопроводов системы горячего водоснабжения, м, определяется по формуле:
