Анализ инженерно-геологических условий строительной площадки
Страница 1

На основе исходных данных о грунтах определяются недостающие (вычисляемые) характеристики грунтов каждого слоя основания и результаты вычисления записываются в таблицу 2.1, где даны все необходимые для расчета формулы.

Таблица 2.1.

Сводная таблица физико-механических свойств грунтов

Показатель

Обозначение и единица измерения

Номер геологического

слоя

Формула для

расчета

1-й

2-й

3-й

4-й

Удельный вес твердых частиц

Удельный вес грунта

Влажность

Удельный вес скелета грунта

Коэффициент пористости

Удельный вес грунта во взвешенном состоянии

Степень влажности

Граница текучести

Граница раскатывания

Число пластичности

Показатель текучести

Модуль общей деформации

Угол внутреннего трения грунта

Удельное сцепление

W, д.е.

е

Sr

Wl, %

WP, %

IP, %

Il, %

E, кПа

*, град

с, кПа

26,7

17,2

0,19

14,45

0,85

9,03

0,60

22

16

6

0,50

4000

18

2

27,2

19,1

0,18

16,19

0,68

10,24

0,72

30

18

12

0

19000

21

25

26,0

17,3

0,10

15,73

0,65

9,70

0,40

-

-

-

-

10000

30

4

27,3

20,0

0,21

16,53

0,65

10,49

0,88

35

19

16

0,13

30000

20

38

Из задания

То же

То же

Из задания

Из задания

IP=Wl-WP

Из задания

То же

То же

Показатель

Обозначение и единица измерения

Номер геологического

слоя

Формула для

расчета

1-й

2-й

3-й

4-й

Наименование песчаных грунтов по e и Sr

наименование глинистых грунтов по Ip и Il

Расчетное сопротивление грунтов

R0, кПа

Супесь пластичная

Не нормируется

Су-глинок полу-твердый

255

Песок пылеватый, средней плотности, маловлажный

250

Су-глинок полутвердый

257,3

Суглинок полутвердый:

Суглинок полутвердый:

Строим геологическую колонку и эпюру расчетных давлений.

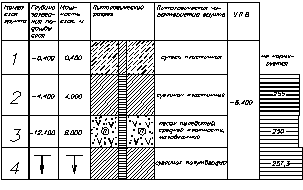

Рисунок 2.1. – Геологическая колонка и эпюра R0

Во всех последующих расчетах используются расчетные характеристики грунтов X

,

где Хn – нормативное значение данной характеристики грунта; - коэффициент надежности по грунту.

Таблица 2.2.

Расчетные характеристики грунтов

Номер

слоя

грунта

Наименова-

ние грунта

Норм.

1,3

1,1

Норм.

1,1

1,05

Норм.

1,1

1,05

1,0

СН

СI

CII

EII

1

Супесь

пластичная

2

1,54

1,82

15

16,36

17,14

17,2

15,64

16,38

4000

2

Суглинок

полутвердый

25

19,23

22,73

21

19,09

20,00

19,1

17,36

18,19

19000

3

Песок пыле-

ватый, сред-

ней плотности, маловлажный

4

3,08

3,64

30

27,27

28,57

17,3

15,73

16,48

10000

4

Суглинок

полутвердый

38

29,23

34,55

20

18,18

19,05

20,0

18,18

19,05

30000
