Определение несущей способности свай по грунту

Допускаемая нагрузка на сваю определяется из условия ее несущей способности по грунту и материалу. При определении числа свай на фундамент используется меньшее значение допускаемой нагрузки на сваю.

Свайные фундаменты и отдельные сваи по несущей способности грунтов основания (несущая способность свай по грунту) рассчитываются по формуле:

,

где N – полная расчетная вертикальная нагрузка на сваю, которая складывается из расчетных нагрузок: N01 – приложенной в уровне обреза фундамента; NP1 – веса ростверка; NГР1 – веса грунта на консолях ростверка.

Рассчитаем несущую способность сваи для фундамента под колонну 5, к обрезу которого прикладывается наибольшая нагрузка.

В проекте N находится по формуле:

=1872 кН+50,625 кН=1922,625 кН

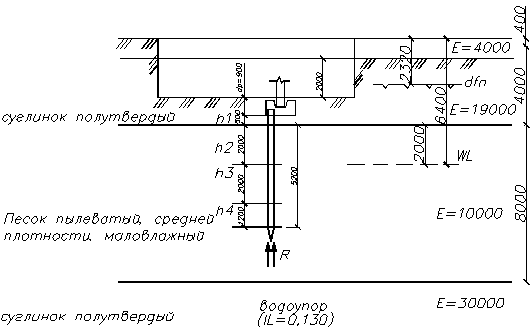

Рисунок 4.3. – Расчетная схема к оценке несущей способности висячей забивной сваи по грунту

Несущая способность висячих свай определяется как сумма сопротивлений грунтов оснований под нижними концами свай и по их боковой поверхности по формуле:

,

где , , - наружный периметр поперечного сечения сваи.

Таблица 4.1

Определение

Характеристика грунта

zi, м

hi, м

fi

1,15

0,5

32,9

16,45

Песок пылеватый, средней плотности, маловлажный

2,4

2

22,6

45,2

4,4

2

27,4

54,8

6

1,2

31

37,2

Расчетное сопротивление под нижним концом сваи R:

R=
