Расчет осадки основания свайного фундамента как условно массивного

Расчет осадки кустового свайного фундамента условно массивного производится так же, как фундамента мелкого заложения.

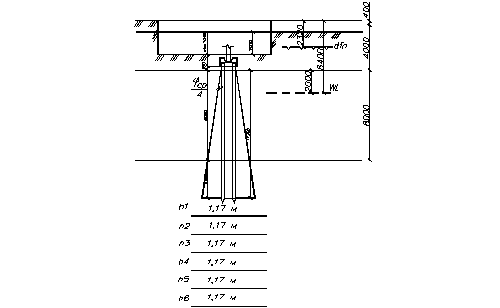

Расчет осадки свайного фундамента 1 методом послойного суммирования деформаций:

PII= 268 кПа – фактическое среднее давление;

- природное давление в уровне подошвы;

- дополнительное давление;

h1=0,4by= - толщина элементарных слоев.

Соотношение сторон подошвы

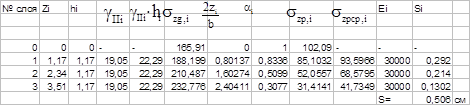

S=0,506 см < SU = 8 см - условие выполняется.

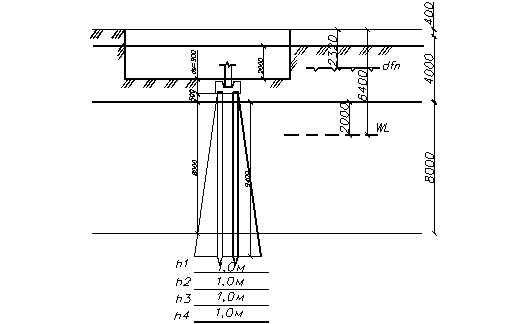

Расчет осадки свайного фундамента 2 методом послойного суммирования деформаций:

PII= 212,67 кПа – фактическое среднее давление;

- природное давление в уровне подошвы;

- дополнительное давление;

h1=0,4by= - толщина элементарных слоев.

Соотношение сторон подошвы

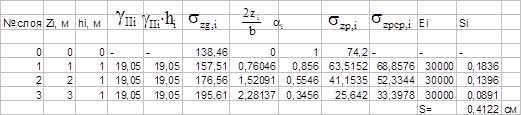

S=0,4122 см < SU = 8 см - условие выполняется.

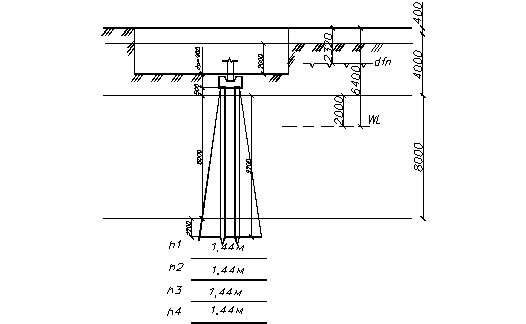

Расчет осадки свайного фундамента 5 методом послойного суммирования деформаций:

PII= 254,87 кПа – фактическое среднее давление;

- природное давление в уровне подошвы;

- дополнительное давление; h1=0,4by= - толщина элементарных слоев.

Соотношение сторон подошвы

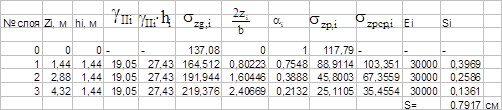

S=0,7917 см < SU = 8 см - условие выполняется.
