Конструктивная схема здания

Проектируемое здание – одноэтажное, с несущим деревянным каркасом. Основу каркаса составляют последовательно расположенные с определенным шагом рамы, образованные двумя колоннами и ригелем, соединенные связями. Связи обеспечивают жесткость каркаса и геометрическую неизменяемость. В качестве ригеля используется сквозная конструкция – треугольная деревянная ферма. Колонны жестко заделаны в фундамент. Схематично здание изображено на рис. 1.1.

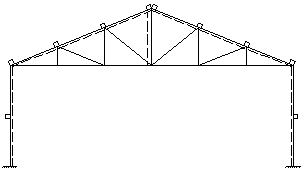

Рис. 1.1. Схематичное изображение здания

Квадратиками и пунктиром условно показаны связи.
