Связи

Конструктивная схема здания представлена на рис. 1.3.

1 – вертикальные связи между фермами. Связывают центральные стойки соседних ферм. Устанавливаются в торцевых пролетах здания и далее через пролет.

2 – связи в плоскости кровли. Связывают верхние пояса соседних ферм. Устанавливаются в торцевых пролетах и далее через каждые 30 м.

3 – горизонтальные связи в плоскости нижних поясов ферм. Связывают нижние пояса соседних ферм. Устанавливаются в торцевых пролетах и далее через каждые 30 м.

4 – горизонтальная обвязка каркаса. Связывает соседние колонны. Устанавливается вдоль всех колонн.

5 – вертикальные связи в плоскости стены. Связывают соседние колонны. Устанавливаются в торцевых пролетах и далее через каждые 30 м.

На рисунке также изображены прогоны (6) и стропильные ноги (7) – это элементы покрытия, не входящие в структуру связей. Прогоны располагаются вдоль всего здания по узам верхних поясов ферм. Стропильные ноги укладываются поперек прогонов в плоскости верхних поясов ферм с шагом от 700 до 1500 мм в зависимости от величины нагрузки на кровлю. При шаге рам a = 4000 мм возможны несколько вариантов шага стропил c: 800 мм, 1000 мм. (см. рис. 1.4). В настоящем проекте установим шаг стропил c = 1000 мм.

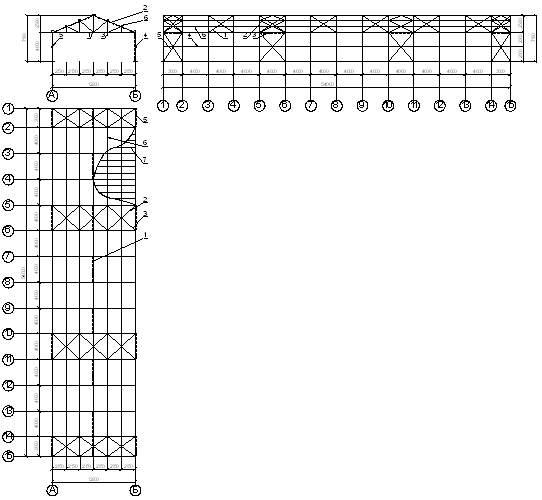

Рис. 1.3. Конструктивная схема здания

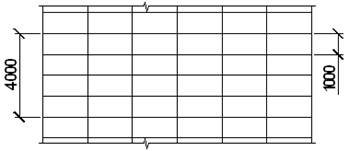

Рис. 1.4. Компоновка стропил
