Расчет и конструирование кровли
Страница 1

Схематичное изображение кровли представлено на рис. 2.1.

Рис. 2.1. Схематичное изображение кровли

Расчет настила.

Рабочий настил служит основанием под кровлю. Выполняется из досок или брусков. Рассчитывается на прочность и жесткость. Для обеспечения жесткости каждая доска настила должна работать, как двухпролетная неразрезная балка, т.е. должна опираться как минимум на 3 опоры. В настоящем проекте настил принят разреженным, т.е. 70% древесины и 30% пустоты. Как Купить свидетельство о рождении.

Рассматривается 2 сочетания нагрузок: постоянная + временная (снеговая) и постоянная + временная (вес ремонтного рабочего).

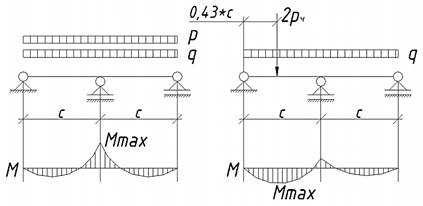

Расчетные схемы настила для 1 и 2 сочетаний нагрузок представлены на рис. 2.2.

Рис. 2.2. Расчетные схемы настила

Где с – пролет рабочего настила, равный шагу пролета стропил (с = 1000 мм).

Сбор нагрузок.

Нагрузки от собственного веса покрытия представлены в табл. 2.1.

№ пп

Наименование элементов покрытия

gn, кг/м2

ϒр

g, кг/м2

1

3х-слойный рубероидный ковер

10

1,3

13

2

Утеплитель ρ = 100 кг/м3

7

1,3

9,1

3

Пароизоляция

3

1,3

3,9

4

Защитный настил 16 мм ρд = 500 кг/м3

8

1,1

8,8

5

Рабочий настил 25 мм

12,5

1,1

13,75

Итого:

40,5

48,55

где ρд – объемный вес древесины (ρд = 500 кг/м3),

gn – нормативная нагрузка,

ϒр – коэффициент надежности по нагрузке,

g – расчетная нагрузка, полученная домножением нормативной нагрузки на коэффициент надежности по нагрузке.

Ширину грузовой площади принимаем равной B = 1 м. Нормативное и расчетное значения погонной нагрузки собственного веса qn и q соответственно на метр длины балки определяется по формулам:

qn =gn ∙ B = 40,5 ∙ 1 = 40,5 кг/м,

q =g ∙ B = 48,55 ∙ 1 = 48,55 кг/м.

Расчетная снеговая нагрузка для 3 снегового района составляет p** = 180 кг/м2. С учетом кривизны кровли расчетное значение снеговой нагрузки составляет:
