Надкрановая часть колонны
Страница 2

где - расчет из плоскости изгиба можно не выполнять.

Расчет на вторую комбинацию усилий:

Усилия от продолжительного действия нагрузки Мl=75,15 кН м; Nl=687,5 кН.

Вычисляют e0=M/N=-2614/68750= -4 см

Расчет длина надкрановой части клоны в плоскости изгиба при учете крановых нагрузок

, так как минимальная гибкость

где:

то необходим учет влияния прогиба элемента на его прочность.

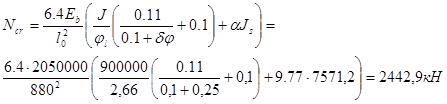

Условная критическая сила:

где J=вht3/12=50x603/12=900000 см4

φl=1+β(M1l/M)=1+1(253,9/152,61)=2,66; β=1 ( тяжелый бетон);

М1l= Мl+ Nl (ho-a)/2=75,15+687,5 (0,56 -0,04)/2=253,9 кН

М1=-26,14+687,5 (0,56-0,04)/2=152,61 кН

δ=e0/h=-0,4/0,6=-0,6;

; принимают

при μ=0.004 ( первое приближение);

Js=

Коэффициент:

расстояние е=еоη+0,5h-a=-4*1,39+0,5+60-4=25,9 см

При условии, что Аs=As1 высота сжатой зоны;

Относительная высота сжатой зоны:

Граничное значение относительной высоты сжатой зоны бетона:

где

при

Имеем случай ξ=0,263<ξR=0.61

Количество продольной арматуры принимаем в соответствии с конструктивными требованиями:

Принимаем: 3Ø16 А-III ()

Расчетная длина надкрановой части колонны из плоскости изгиба:

Так как гибкость из плоскости изгиба l0/h=6.12/0.6=10.2 менее, чем в плоскости l0/h=13.62 или

где Расчет из плоскости изгиба можно не выполнять.

Прочность надкрановой части по наклонным сечениям обеспечена. Поперечное армирование назначают в соответствии с конструктивными требованиями.
