Еще одним примером служит высокоскоростная эстакада в Мумбаи длиной 2,32 км с шириной полосы проезжей части 16,2 м. При ее строительстве впервые в Индии использовался высокопрочный самоуплотняющийся бетон с микрокремнеземом. Проектная прочность составляла 75 МПа, подвижность бетонной смеси достигала 70 см [см. Mullick A.K. High Performance Concrete in India – Development, Practices and Standardization // Indian Concrete Journal, 2005, Vol. 6 (2)]. Этот вид бетона также применяли при возведении атомной электростанции, строительстве мостов и туннелей метрополитенов в других городах страны.

Для достижения высоких эксплуатационных характеристик самоуплотняющихся бетонов предъявляются очень жесткие требования к производственным материалам. Крупность мелкого заполнителя составляет не более 0,125 мм, причем 70 % из них размером 0,063 мм. Крупный заполнитель обязательно фракционируют по размерам 10–16 мм и 16–20 мм. Также допускается применение неорганических материалов с высокой удельной поверхностью, которые увеличивают водоудерживающую способность смеси (белая сажа, молотый асбест, бентониты). Например, 20 кг активного кремнезема заменяют 60 кг цемента и обеспечивают равнозначную прочность, причем в ранние строки твердения прочность увеличивается, так же как трещиностойкость и водонепроницаемость бетона [см. M. Collepardi. Admixtures-Enhancing concrete performance // 6th International Congress, Global Construction, Ultimate Concrete Opportunities, Dundee, U.K. – 5-7 July 2005].

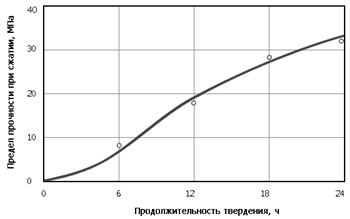

Рис. 1. Кинетика роста прочности самоуплотняющего бетона в начальные сроки твердения

Важной составной частью самоуплотняющихся бетонов является полимер нового поколения — поликарбоксилат — высокоэффективный комплексный химический модификатор, появившийся в 1990-х годах и обозначаемый PC или PCE. Действие пластификаторов нового типа основано на совокупности электростатического и пространственного эффекта, который достигается с помощью боковых гидрофобных полиэфирных цепей молекулы поликарбоксилатного эфира.

За счет этого продолжительность пластифицирующего действия поликарбоксилатов в 3–4 раза больше по сравнению с сульфомеланиновыми, сульфонафталиновыми формальдегидами или лигносульфонатами. Указанная способность позволяет не только повысить подвижность раствора в ранние сроки, но и сохранять ее в течение большего периода времени, что положительно сказывается на сроках транспортировки бетонных смесей с заводов к местам строительства.

Механизм действия нового суперпластификатора заключается в том, что частицы поликарбоксилатов адсорбируются на поверхности цементных зерен и сообщают им отрицательный заряд. В результате цементные зерна взаимно отталкиваются и приводят в движение цементный раствор (рис. 2). Только небольшая часть цементного зерна покрыта полимером, и свободной поверхности флокулы цемента достаточно для доступа воды и протекания реакции гидратации. Отметим, что структуры полимеров различаются по длине основной цепи, длине боковых цепей, количеству боковых цепей и ионному заряду. Поэтому свойствами данных полимеров можно управлять, изменяя молекулярную структуру и направленно воздействуя на свойства бетона.

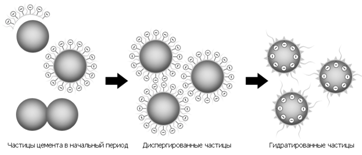

Рис. 2. Механизм действия добавки поликарбоксилата

Проектировщики ставят своей задачей возможно более длительную эксплуатацию строительных сооружений. Например, расчетный срок службы моста Акаши Кайкё составляет 200 лет. Бетон фундаментов и опор пилонов подвержен воздействию не только нагрузке от самого моста и транспорта, движущегося по нему, но и агрессивных компонентов, растворенных в морской воде. Последние, особенно сульфат ионы, способствует развитию коррозии.

Повышенная плотность материала, отсутствие в его структуре крупных пор и капилляров препятствуют проникновению агрессивной среды вглубь бетона, снижая риск развития процессов коррозии. По расчетам [см. Min D., Minshu T. Formation and expansion of ettringite crystals // Cement and concrete research, 1994, 24-(1)], кристаллизационное давление эттрингита в порах способно достигать значений 54 МПа. Кроме того, проектная прочность зачастую превышает 100 МПа, соответственно, напряжений, возникающих от образования экспансивных фаз, недостаточно для начала трещинообразования.

Однако трещинообразование в самоуплотняющемся бетоне может развиваться не под воздействием агрессивной среды, а за счет термических напряжений, так как при возведении крупных сооружений объемы формуемых монолитных конструкций зачастую составляют десятки и даже тысячи кубических метров. Известно, что в течение небольшого промежутка времени вследствие экзотермического эффекта температура бетона значительно возрастает и может превысить температуру окружающей среды. При этом для 1 м3 бетона разница температур между наружными и внутренними слоями может достигать 6–8 °С. Благодаря явлению тепловыделения в результате протекания реакций гидратации цемента изменяется температурное поле в изделии, возникают дополнительные внутренние напряжения, представляющие опасность для еще не сформировавшейся структуры материала. Авторами с помощью разработанной методики расчета температурных полей в бетоне проведена оценка и определено, как будет изменяться температура по сечению материала в зависимости от объема формовки (рис. 3).
