Компоновка поперечной рамы

Вертикальные габариты здания:

Расстояние от головки кранового рельса до низа несущих конструкций покрытия Н2 = (Нк +100) + f

= (4000 + 100) + 300 = 4400 мм (кратно 200 мм).

Высота цеха от уровня пола до низа стропильных ферм Н0 = Н2 + Н1 =

4400 + 18000 = 22400 мм. Принимаем ближайший больший размер, кратный 1,8 м, – 23400 мм, при этом корректируем Н1 = Н0 – Н2

= 23400 – 4400 = 19000 мм.

Для шага рам 6 м:

Размер верхней (надкрановой) части колонны Нв = hб + hр + Н2 = 1000 + 4400 = 5400 мм.

Размер нижней (подкрановой) части колонны Нн = Но – Нв + Нзагл, = 23400 – 5400 + 600 = 18600 мм.

Общая высота колонны рамы от базы до низа ригеля Н = Нв + Нн = 5400 + 18600 = 24000 мм.

Для шага рам 12 м:

Нв = hб + hр + Н2 = 1600 + 4400 = 6000 мм.

Нн = Но – Нв + Нзагл, = 23400 – 6000 + 600 = 18000 мм.

Н = Нв + Нн = 6000 + 18000 = 24000 мм.

Высота фермы на опоре Нфер = 3150 мм.

Отметка парапетной стенки +27,000.

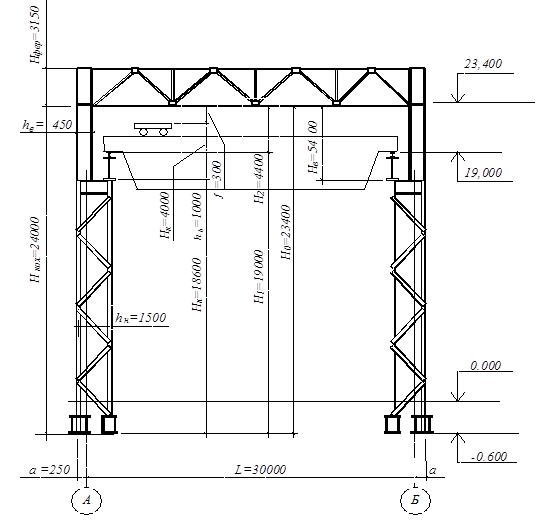

Рис.1.1. Схема каркаса поперечной рамы здания

Горизонтальных размеры:

Принимаем привязку наружной грани колонны к оси а = 250 мм.

Высота сечения верхней части колонны hн = 450 мм (не < Нв /12 = 5400/12 = 450 мм).

При устройстве прохода сбоку между колонной и краном

l1 = В1 + (hб – а) +75 + 450 =

400 +

(450 – 250) + 75 + 450 = 1125 мм. Назначаем l1 = 1250 мм (кратно 250мм).

Высота сечения нижней части колонны hн

= l1 + а

= 1250 + 250 = 1500 мм (>Н/20 = 24000/20 = 1200 мм).

Верхнюю часть колонны назначаем сплошной, двутаврового сечения, нижнюю часть – сквозной (1500 мм >1000 мм).
