Нагрузка от мостовых кранов

1,1·0,95(400(1 + 0,867 + 0,475 + 0,342) +1,1·22,392 + 1,1·1,5·1,5·6 = 1161,39 кН Рис.2.2. Схема ветровой нагрузки

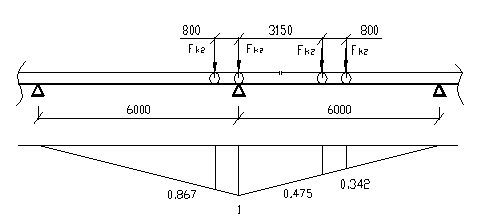

Рис.2.3. Схема определения вертикальной крановой нагрузки

F¢к = (9,8Q +Qк)/n – Fк = (9,8·80 + +1300)/4 – 400 = 121 кН.

Dmin = 1,1·0,95·121(1+0,867 +0,475 + +0,342) + 1,1·22,392 + 1,1·1,5·1,5·6 = =378,86 кН.

ек =1161,39·0,75 = =871,04 кНм.

ек = 378,86·0,75 = =284,15 кНм.

Расчетная горизонтальная сила

Рис.2.4. Схема нагрузки от мостовых кранов

·80 +380)/4 = 14,55 кН.

14,55·2,684 = 40,81 кН.

Статический расчет поперечной рамы

Расчет выполняется на ЭВМ. Результаты расчета сведены в таблицу 2.1.
