Конструкция и расчет базы колонны
Страница 1

Ширина нижней части колонны 150 см >100 см, поэтому проектируем базу раздельного типа.

Расчетная комбинация усилий в нижнем сечении колонны (сечение 4-4):

M = 688,1521кНм; N = 1144,86 кН

Усилия в ветвях колонны:

68815,21/145 +2086,61·65,4/145 = 1415,72 Кн; 1620 кН.

База наружной ветви.

Требуемая площадь плиты

1620/0,54 = 3000 см

; (Бетон М100).

По конструктивным соображениям свес плиты c2 должен быть не менее 4см.

Тогда 9,9 +2·4 = 57,9 см. Принимаем В = 60 см;

= 3000/60 = 50 см. Принимаем L = 50 см; 50·60 = 3000 см2.

Среднее напряжение в бетоне под плитой

= 1620/3000 = 0,54 кН/см2

Из условия симметричного расположения траверс относительно центра тяжести ветви расстояние между траверсами в свету равно:

18 +1,2 – 5) = 28,4 см; при толщине траверсы 12 мм с1 = (50 – 28,4 – 2·1,2)/2 = 9,6 см

Определяем изгибающие моменты на отдельных участках плиты:

Участок 1 (консольный свес 9,6 см)

54·9,62/2 = 24,9 кНсм

Участок 2 (консольный свес )

М2 = 0,54·52/2 = 6,75 кНсм

Участок 3 (плита, опертая на четыре стороны; b/a = 47,1/18 = 2,6 >2; a = 0,125);

·0,54·182 = 21,87 кНсм

Участок 4 (плита, опертая на четыре стороны; b/a = 47,1/9,2 = 5,1 >2; a = 0,125);

,54·9,22 = 5,7 кНсм

Принимаем для расчета МMAX = М1 = 24,9 кНсм.

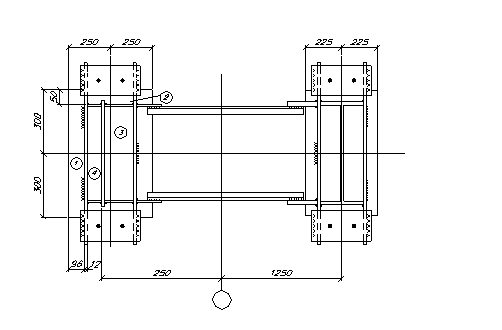

Рис.3.4. База колонны

Требуемая толщина плиты = Ö (6·24,9/22) = 2,6 см

Принимаем 28 мм (2 мм – припуск на фрезеровку).

Высоту траверсы определяем из условия из условия размещения шва крепления траверсы к ветви колонны. В запас прочности все усилия в ветви передаем на траверсы через 4 угловых шва. Сварка полуавтоматическая проволокой марки Св-08А, d = 2 мм; kш = 8 мм. Требуемая длинна шва:

1620/(4·0,8·16,2) = 31,25 см

8 = 61,2 см

Принимаем .

1620/(4·0,8·(40 – 2)) = 13,3 < 16,2 кН/см2

База подкрановой ветви.

Требуемая площадь плиты = 1415,72/0,54 = 2621,7 см2

В ³ 49,5 + 2·4 = 57,5 см; принимаем В = 60 см; 2621,7/60 = 43,7 см;

принимаем L = 45 см; 45·60 = 2700 см2.

Напряжение в фундаменте под плитой 1415,72/2700 = 0,52 кН/см2.

Определим изгибающие моменты на отдельных участках плиты:

Участок 1. (консольный свес с = 5,3 см)

0,52·5,32/2 = 7,3 кНсм

Участок 2. (плита рассчитывается как консоль).

= 0,52·11,32/2 = 33,2 кНсм

Участок 3. (плита, опертая на четыре стороны; b/a = 47,1/9,6 = 4,9 >2;;)

0,52·0,125·9,62/2 = 6 кНсм

Принимаем для расчета МMAX = M2 = 33,2 кНсм.

Требуемая толщина плиты

= Ö (6·33,2/22) = 3 см.

Принимаем 32 мм

Высоту траверсы определим из условия размещения шва крепления траверсы к ветви колонны. В запас прочности все усилия ветви передаем на траверсы через 4 угловых шва.
