Расчет решетчатого ригеля рамы

Материал стержней ферм – сталь марки С245.

Определение усилий в стержнях ферм

ы

Постоянная нагрузка:

Fg = 1,1152·6·3 = 20 кН

Рис. 4.1. Расчетная схема постоянной нагрузки

Снеговая нагрузка:

Fсн = 1,5·6·3·1.6 = 43 кН

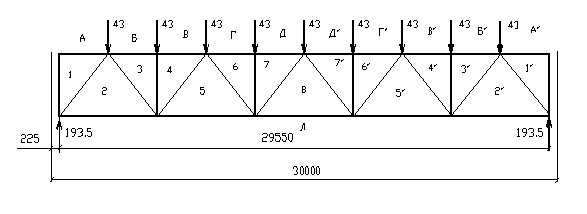

Рис. 4.2. Расчетная схема снеговой нагрузки

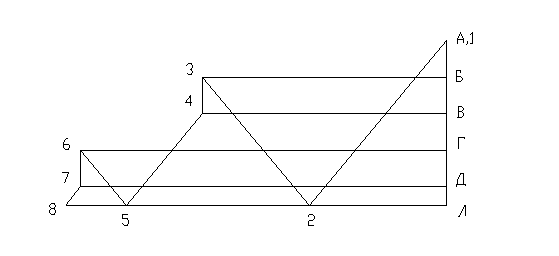

Рис.4.3. Диаграмма усилий от постоянной (или снеговой) нагрузки

Нагрузки от рамных моментов:

1) -392,403 кНм; = -161,71 кНм;

2) -392,403 – (-226,614) = -165,789 кНм; -161,71 – (-226,614) = 64,904 кНм.

Для построения диаграммы единичный момент заменяем парой сил с плечом, равным расчетной высоте фермы на опоре:

Н = М/(hоп - Sz0) =1/(3,15 – 0,1) = 0,328 кН.

Значения вертикальных опорных реакций фермы:

FA = - FB = M/ℓ = 1/29,55 = 0,0338 кН.

Підпис: 0,328 В

Підпис: ГПідпис: 0,0338Підпис: 0,0338Підпис: 0,328

Підпис: БРис.4.4. Расчетная схема усилий

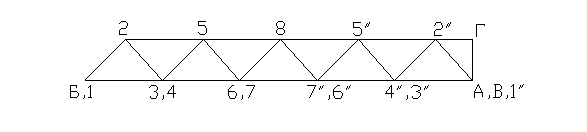

Рис.4.5. Диаграмма усилий от единичного момента

Расчетные усилия в элементах фермы сведены в таблицу 4.1.
