Статический расчет ленточного фундамента
Страница 1

Расчет сводится к определению ширины подошвы и высоты фундамента. Расчет производят по нормативным нагрузкам – это наибольшая нагрузка, которая установлена нормами проектирования и при которой обеспечивается нормальная эксплуатация здания и сооружения.

Нормативные нагрузки подразделяют на постоянные – от покрытия, стен и перекрытия; и временные – снеговая, ветровая и от оборудования. Схема расчета ленточного фундамента показана на рисунке 2.5 [6] страница 57.

Рисунок 2.5-Схема для расчета ленточного фундамента: b – ширина фундамента; b1 – ширина стены; Hф – высота фундамента;a – угол распределения давления в фундаменте; Rгр – реакция грунта; F1 и F2-грузовые площадки; Pн – нагрузка на фундамент

Определяем ширину подошвы ленточного фундамента для жилого дома.

Н –3,0 м, ширины пролётов –6,4 м и 4.8 м.

Материал стен – кирпич обыкновенный, толщина стены – 2 кирпича.

Район строительства – Смолевичский, грунт – песок средней крупности.

1

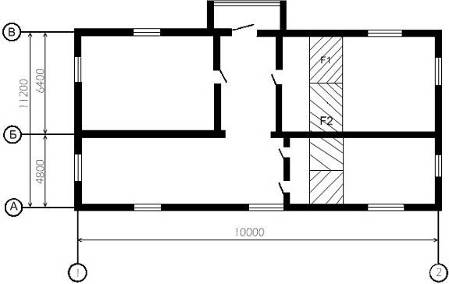

. Определяем грузовую площадку, т.е. площадь, от которой нагрузка передается на грузовую ленту фундамента длиной l=1 м

F1 = L /2 Ч l (2.1)

F2= (L/2 + L1/2) Ч l (2.2)

где L – длина первого участка на схеме, м;

L1 – длина второго участка на схеме, м.

F1 = 6, 4/2 Ч1 = 3,2 мІ

F2=(6, 4/2 + 4,8/2) Ч1=5,6 мІ(Принимаем для расчета).

2

. Определяем общую нормативную нагрузку от надземной части здания Рн по формуле [3] страница 6:

Рн=Рпост + Рвр; (2.3)

где Pпост – постоянная нагрузка, Н;

Pвр – временная нагрузка действующие на фундамент, Н.

Рпост=Рст+ Рпер+Ркр; (2.4)

где Рст – нагрузка от веса стены, Н;

Рпер – нагрузка от веса перекрытия, Н;

Ркр–нагрузка от веса крыши, Н.

Нагрузка от веса стены Рст

Рст=b1Чl1ЧgЧHcт; (2.5)

где b1 – толщина стены принята из пояснительной записки, b1=0,51 м;

l1 – длина расчётного участка стены (1 м);

g – объёмная масса материала стены (20000 Н\мі) [4] страница 125;

Нст = 3,0 м высота стены из второго раздела записки, м.

Рст= 0,51· 1,0·20000·3,0= 30600 Н.

Определяем нагрузку веса крыши:

Ркр = qЧ F2 (2.6)

где q – вес 1 мІ крыши, Н;

q=Qщ+Qр+Qб.м.+Qут +Qц.ст., (2.7)

где Qщ – вес 1 мІ деревянных щитов перекрытия (300 Н) [4] страница 170;

Qр–вес черепицы на 1 мІ (500 Н) [4] страница 199;

Qб.м–вес 1 мІ битумной мастики (30 Н) [5] страница 247;

Qут–вес 1 мІ утеплителя (толщина утеплителя 10 см, Qут=600 Н) [5] страница 240;

Qц.ст.–вес 1 мІ цементной стяжки (при толщине цементной стяжки 2 см, Qц.ст.=240 Н) [4] страница 199:

q=300+500+30+600+240 = 1670 Н;

Ркр=1670·5,6=9352 Н.

Нагрузка от веса перекрытия:

Рпер= q1Ч F2Чn, (2.8)

где q1-удельное давление перекрытия, q1=3000 Н/ мІ [3] страница 6;

n-количество перекрытий n=1.

Рпер=3000·5,6·1=16800 Н.

Определяем постоянную нагрузку:

Рпост=16800+9350+30600= 56750 Н.

Определяем временную нагрузку[3] страница 7:

Рвр=Рсн+Pпол (2.9)

где Рсн–снеговая нагрузка, Н;

Pпол–полезная нагрузка, Н.

Снеговая нагрузка:

Рсн=РоЧКЧF2, (2.10)

где Ро – удельное давление снегового покрова на 1 мІ горизонтальной поверхности земли, принято из первого раздела записки, Н;

К – коэффициент, зависящий от уклона крыши, при a£ 25° К=1 [3] страница 7.

Полезная нагрузка

Рсн=700·1·5,6=3920 Н.

Pпол=700 Н/ мІ принято из СНиП 2.01.07–85;

Рвр=3920+700=4620Н.

Определяем общую нормативную нагрузку:

Рн=56750+4620=61370 Н.

Определяем высоту фундамента Нф:

Так как у меня песок средней крупности, глубину промерзания грунта во внимание не принимаем. Высота фундамента Нф=0,6 м [3] страница 4

Определяем ширину подошвы фундамента:

b=Рн/(Rгр.-mgHф.), (2.11)

где Рн – суммарная нормативная нагрузка от надземной части здания, Н;

Rгр – нормативное давление на грунт основания Rгр= 25· 104 Н/ мІ;

m – коэффициент, учитывающий форму поперечного сечения фундамента, при прямоугольной форме m=1 принято из [3] страница 5;

g – объемная масса материалов фундамента g=18000 Н\мі [5] страница 125;

Нф – высота фундамента (глубина заложения), м.

b=61370/(25· 104-1·18000·0,6)=0,26 м.

Так как толщина внутренней несущей стены b1=0,51 м, то фундамент принимаем на 10 см толще стены, то есть 0,61 м.
