Расчет крайней колонны. Расчёт продольной арматуры
Страница 3

Т.к. , то:

Принимаем

По конструктивным требованиям в колоннах при b(h) ³ 250мм диаметр продольных стержней должен быть не менее 16мм (п.5.17 [4].

Тогда

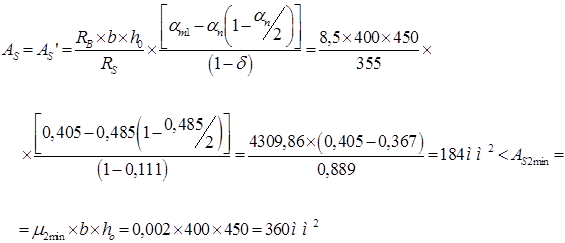

Арматуру подбираем по большей из трёх площадей, полученных при расчёте:

Назначаем с каждой стороны сечения

A400 с

Сечение II-II (надкрановая часть колонны).

1. Размеры сечения

Размеры сечения:

Бетон тяжелый класса B15, арматура класса A400 (та же, что в сечении I-I).

2. Усилия

Невыгодные комбинации расчетных усилий выбираем из вторых основных сочетаний–с учетом крановой нагрузки:

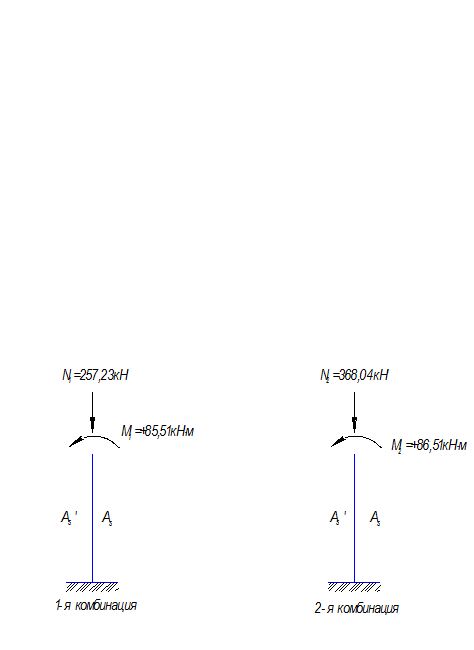

Для данных комбинаций усилий принимаем для надкрановой части колонны несимметричное армирование и для расчёта имеем следующие комбинации усилий.

а) М1 = +89,51 кН*м; N1 = 257,23 кН;

б) M2 = +86,51 кН*м; N2 = 368,04 кН.

В том числе длительная часть нагрузки:

3. Расчетная длина и гибкость колонны

При учёте в расчёте крановой нагрузки:

Без учёта крановой нагрузки:

Гибкость:

Следовательно необходимо учитывать влияние прогиба на величину эксцентриситета продольных сил.

4. Определение эксцентриситетов продольных сил

Величина случайного эксцентриситета продольных сил:

Принимаем

Величина расчётного эксцентриситета:

;

;

Т.к. поперечная рама – статически неопределимая конструкция при определении эксцентриситета приложения продольных сил не учитываем величину случайного эксцентриситета (п.4.2.6 [3]):

е01 = ест01 = 348 мм, е02 = ест02 = 235 мм.

5. Определение величин условных критических сил

а) первая комбинация усилий:

Эксцентриситет приложения длительной части нагрузки:

Моменты внешних сил относительно растянутой арматуры сечения:

- от действия всей нагрузки:

- от действия длительной части нагрузки

Коэффициент, учитывающий влияние длительного действия нагрузки на прогиб элемента:

Суммарный коэффициент армирования =0,004, исходя из

при гибкости (табл. 5.2).

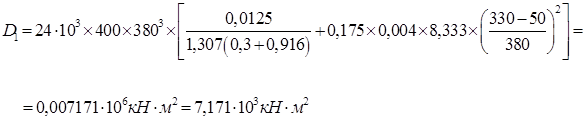

Жёсткость колонны:

Условная критическая сила:

б) вторая комбинация усилий:

Эксцентриситет приложения длительной части нагрузки:

Страницы: 1 2 3 4
