Проверка прочности колонны при съёме с опалубки, транспортировании и монтаже
Страница 2

Следовательно, прочность колонны по сечению 1-1 не обеспечена, поэтому увеличиваем количество арматуры с внешней стороны надкрановой части колонны и принимаем

Тогда:

Прочность колонны по сечению 1-1 обеспечена.

б) сечение 2-2:

Проверку несущей способности колонны в сечении 2-2 не производим, т.к. высота сечения здесь , что в 2,76 раза больше, чем в сечении 1-1, а величина момента больше всего в 1,32 раза. Поэтому прочность колонны по сечению 2-2 заведомо обеспечена.

в) сечение 3-3:

Следовательно, прочность колонны по сечению 3-3 обеспечена.

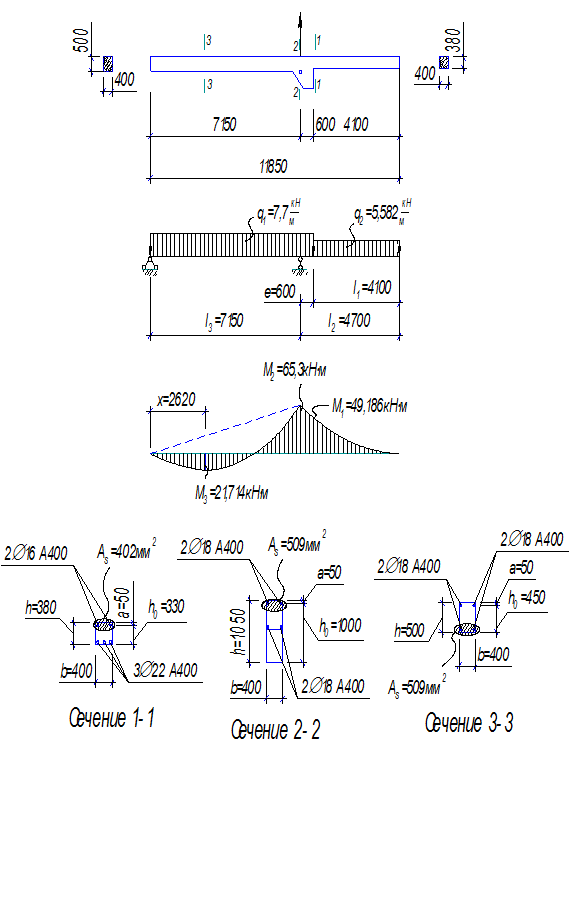

Рисунок 2. Расчётная схема и эпюра моментов для крайней колонны при монтаже

На основании выполненных расчётов колонны в стадии эксплуатации и проверки её несущей способности на усилия, возникающие при съёме опалубки, транспортировании и монтаже окончательно принимаем армирование крайней колонны :

- подкрановая часть: - с каждой стороны сечения;

- надкрановая часть: - с внутренней стороны сечения,

- с внешней стороны сечения.

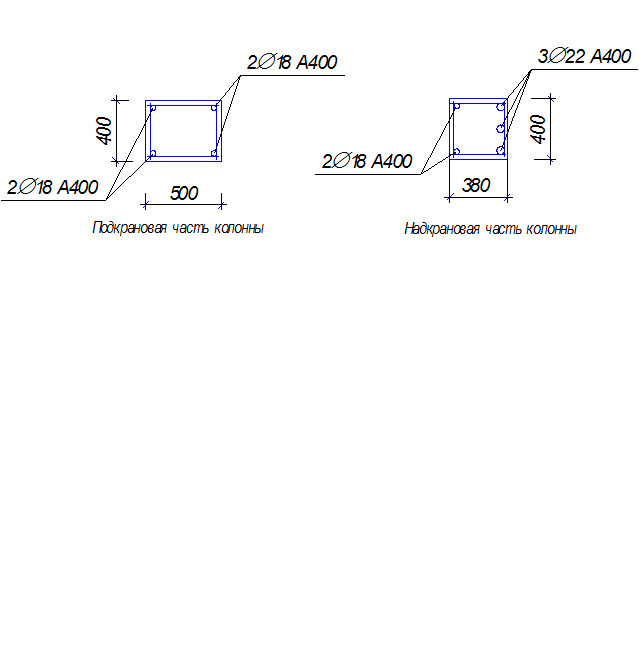

Рисунок 3. Армирование поперечных сечений крайней колонны
