Набивные сваи
Страница 4

Устройство свай в продавленных скважинах достаточно эффективно в сухих грунтах. При устройстве таких свай в грунте создается уплотненная зона, повышается прочность грунта и снижается его деформативность. Устройство набивных свай в уплотненных скважинах производят методами продавливания без извлечения грунта на поверхность. На www.key54.ru потерял ключи на авто.

Данная технология работ базируется на образовании скважины путем многократного сбрасывания с высоты чугунного конуса, в результате чего пробивается скважина. Затем скважину порционно заполняют бетонной смесью, щебнем или песком и уплотняют до образования уширенной части в основании сваи. В верхней части при укладке бетонной смеси ее уплотняют вибрированием. Разработано много модификаций этого метода. Образование скважин и полостей в грунте без его выемки осуществляют: пробивкой сердечниками и обсадными трубами с помощью молотов, продавливанием вибропогружателями и вибромолотами, пробивкой снарядами и трамбовкой, пробивкой пневмопробойниками, расширением гидравлическими уплотнителями, продавливанием с помощью винтовых устройств.

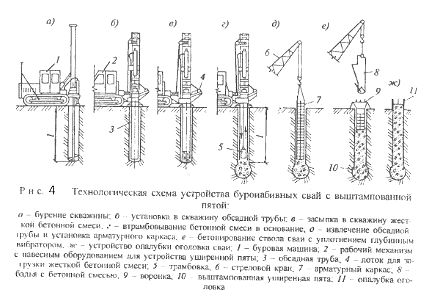

Нашел применение метод выштамповывания с использованием станка ударно-канатного бурения (рис. 4). Сначала на глубину до 1/2 длины будущей сваи пробуривают скважину-лидер, затем скважину пробивают ударным снарядом на требуемую глубину. Загружают в нижнюю часть скважины жесткую бетонную смесь столбом 1,5-2 м и ударами трамбовки устраивают в основании сваи уширенную пяту. В устье скважины устанавливают обсадную трубу, монтируют арматурный каркас и осуществляют бетонирование верхней части сваи.

Метод виброформирования свай характерен наличием виброформователя. Его полый наконечник имеет лопасти в нижней части и соединяется через жесткую штангу с вибропогружателем. Под действием последнего наконечник погружается в грунт и образует скважину, которая по мере погружения наконечника заполняется бетонной смесью из бункера, установленного над устьем скважины. После пробуривания скважины наконечник немного приподнимают, при этом его лопасти раскрываются, сквозь полость наконечника бетонная смесь попадает на дно скважины. Вместо самораскрывающихся створок может быть использован теряемый чугунный башмак.

Вытрамбованные сваи используют в сухих связанных фунтах. В пробуренную скважину с помощью вибропогружателя, закрепленного на экскаваторе, погружают до проектной отметки стальную обсадную трубу, имеющую на конце съемный железобетонный башмак. Полость трубы заполняют на 0,8-1,0 м бетонной смесью, уплотняют ее с помощью специальной трамбующей штанги, подвешенной к вибропогружателю. В результате башмак вместе с бетонной смесью вдавливается в грунт, при этом образуется уширенная пята. Обсадная труба заполняется бетонной смесью порциями с постоянным уплотнением. По мере заполнения скважины бетонной смесью осуществляется подъем обсадной трубы экскаватором при работающем вибропогружателе, который значительно снижает адгезию трубы с бетоном в процессе ее извлечения.

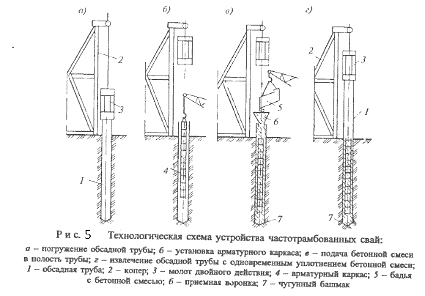

Частотрамбованные сваи(рис. 5) устраивают путем забивки обсадной трубы в пробуренную скважину вместе с надетым на конце чугунным башмаком, который остается в грунте. Загружение бетонной смеси в обсадную трубу осуществляют порциями за 2-3 приема. Сечение сваи формируется, и обсадная труба извлекается из скважины с помощью молота двойного действия, передающего усилия через обсадную трубу.

Обсадную трубу с чугунным башмаком под действием ударов молота погружают в грунт до проектной отметки. Погружаясь, труба раздвигает частицы грунта и уплотняет его. Когда труба достигает нижней точки, в ее полость опускают арматурный каркас (при необходимости), далее через воронку из вибробадьи подают в полость обсадной трубы жесткую бетонную смесь с осадкой конуса 8-10 см.

После заполнения обсадной трубы на высоту 1 м. ее начинают поднимать, при этом башмак соскальзывает под действием давящей на него бетонной смеси, которая начинает заполнять скважину. Молот двойного действия, соединенный с обсадной трубой при этом производит частые парные удары, направленные попеременно вверх и вниз. От ударов, направленных вверх за 1 мин труба извлекается из грунта на 4-5 см, а от ударов, направленных вниз, труба осаживается на 2-3 см. Трамбование бетонной смеси, поступающей в скважину под действием собственной массы, осуществляется за счет ударов нижней кромки обсадной трубы и трения бетона о стенки трубы в результате вибрационного воздействия молота, в связи с чем вся бетонная смесь постоянно находится в процессе вибрации и в итоге оказывается хорошо уплотненной. В результате уплотняется грунт в нижней части скважины, часть бетонной смеси впрессовывается в стенки скважины, повышая их прочность.
