Определение расстояния до сечения полного растекания

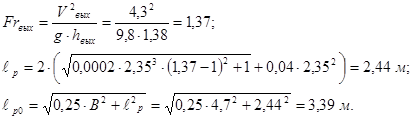

Определим расстояния до сечения полного растекания по методике Лилицкого:

ℓp =

где

где B – ширина канала по заданию;

В=5,5 м (по условию);

www.nextbanking.ru

Определение глубины в сечении полного растекания

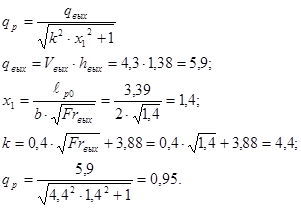

Определим с помощью удельного расхода.

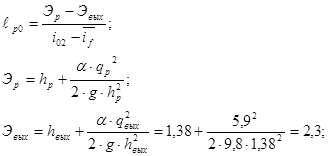

Глубину hp установим методом подбора из уравнения Черномского неравномерного движения:

hР, м

ЭР= hР+qР/(2gh2P), м

if p=(n022q2р.)/h10/3р.

i f =0,5 (ifвых.+ if p)

lР0

0,2

1.35

0.1

0.054

17.86

0.15

2.196

0.26

0.1335

0.78

0.16

1.959

0.225

0.116

2,96

0.165

1.87

0.2

0.1035

4.19

0.161

1.94

0.22

0.1135

3.19

Берем hp=0,16 м;

Определение критической глубины в отводящем русле:

hk02=βk· b;

βk=f(qмод);

qмод=

βk= 0,12;

hk02= 0,12 · 4,7= 0,564 м;

Определение глубины, сопряжённой с глубиной растекания:

h″p =

h″p =

h02=1,372 м;

Из соотношения h02< h″p следует, что имеет место отогнанный гидравлический прыжок.
