Принципы построения генерального плана НПЗ и НХЗ
Страница 2

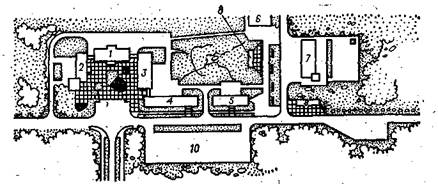

Рис 1.2. Генеральный план предзаводской зоны:

1— заводоуправление с конференц-залом; 2.— машиносчетная станция и АТС; 3 — столовая; 4 — учебный комбинат; 5 — поликлиника; 6 — проходная с караульным помещением; 7 — пожарное депо и газоспасательная станция; 8 — навес для велосипедов; 9 — автобусная стоянка; 10 — стоянка для автомобилей. www.trgreat.ru

Для создания оригинального архитектурного решения рекомендуется выделять отдельные объемы зданий, а здание заводоуправления сооружать с повышенной этажностью. На рис. 1.3 приведено архитектурное решение предзаводской зоны одного из современных НПЗ.

Проходные пункты предприятий следует располагать на расстоянии не более 1,5 км один от другого, поэтому на наиболее крупных НПЗ и НХЗ предусматривается несколько предзаводских зон в зависимости от числа входов и выходов.

Производственная зона занимает 25—30% общей площади завода, В ней размещаются большинство технологических установок предприятия, объекты общезаводского хозяйства (узлы оборотного водоснабжения, насосные станции систем канализации, трансформаторные подстанции, воздушная и азотная компрессорные, факельное хозяйство, лаборатория и т.д.).

Рис. 1.3. Архитектурное решение предзаводской зоны НПЗ.

Основными принципами построения этой зоны являются поточность прохождения продуктов, расположение объектов с учетом преобладающего направления ветров, использование рельефа.

Подсобная зона предназначена для размещения ремонтно-механических, ремонтно-строительных, тарных цехов и других зданий, а также сооружений подсобно-производственного назначения. Зон подсобных сооружений на генплане НПЗ и НХЗ может быть несколько, поскольку размещение подсобных сооружений зависит от тяготения к тем или иным прочим объектам и зонам. Например, гаражи, ремонтно-механические цеха, в которых занято большое количество производственного персонала, тяготеют к предзаводской зоне, где находятся остановки городского пассажирского транспорта; бытовые помещения и пункты питания располагают в обособленных зонах с учетом радиуса обслуживания.

В складской зоне находятся склады оборудования, смазочных масел, реагентное хозяйство. К этой зоне, для объектов которой требуются железнодорожные пути, тяготеют также объекты производственного и подсобного назначения, для которых необходим железнодорожный транспорт: установки по производству битума, серы, серной кислоты, установка замедленного коксования.

В зоне сырьевых и товарных парков размещают резервуарные парки легковоспламеняющихся и горючих жидкостей, насосные и железнодорожные эстакады, предназначенные для приема сырья и отгрузки товарной продукций.

Зоны, для обслуживания которых необходим железнодорожный транспорт (складская, сырьевых и товарных парков), следует размещать ближе к периферии завода с тем, чтобы сократить число железнодорожных вводов, уменьшить протяженность путей, свести к минимуму пересечение железными дорогами инженерных сетей и автодорог.
