Объемно-планировочное решение. Производственный корпус

Здание в плане запроектировано в виде прямоугольника 12072 метра в осях, одноэтажное, с тремя продольными и одним поперечными пролётами, высотой до низа несущих конструкций 14,4 м (по заданию).

Рис.1 Схема расположения подъёмно-транспортного оборудования производственного здания.

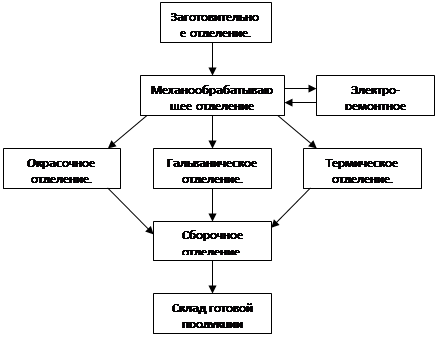

Основой объёмно-планировочного решения был технологический процесс станкостроительного завода. Технологический процесс производства можно представить в виде схемы.

В процессе производства в качестве внутрицехового транспорта в здании используется: напольный безрельсовый транспорт (электро погрузчики), 3 подвесных и 1 мостовой кран.

Подъёмно-транспортное оборудование устраивается в соответствии с заданием на проектирование, на его размещение оказали влияние технологический процесс механосборочного цеха и возможность переоборудования здания в будущем.

В продольных пролётах устраиваются подвесные электрические однобалочные краны общего назначения грузоподъёмностью 5 т. по ГОСТ 7890-73. В поперечном пролёте устанавливается мостовой опорный двухбалочный кран с опорной грузовой тележкой грузоподъёмностью 20 т. по ГОСТ 6711-81*. Путь мостового крана оборудован лестницей и посадочной площадкой.

Условия эвакуации обеспечиваются двумя эвакуационными выходами, ведущими непосредственно на улицу и одним выходом через АБК Расстояние от наиболее удаленного рабочего места до ближайшего эвакуационного выхода из помещения не превышает 75 метров [1, табл.2].

Сообщения с блоками вспомогательных помещений запроектировано непосредственно из АБК при смежном расположении цеха и АБК.

В цехе предусмотрены внутрицеховые вспомогательные помещения – санитарные узлы и питьевые, с наибольшими расстояния до них 100 м. (на чертежах не показаны).

Наименование

Количество помещений

Общее количество приборов

Общее количество умывальников

Мужской туалет

2

8

2

Женский туалет

2

8

2

Питьевая

1

8

2

Помещения окрасочного отделения относятся к категории В по взрывоопасной и пожарной опасности (ОНТО 24-86 МВД СССР); помещения термического отделения – к категории Г; остальные помещения механосборочного цеха относятся к категории Д. Здание механосборочного цеха относятся к категории Г по взрывоопасной и пожарной опасности.

Технико-экономические показатели :

1. Отношение рабочей площади к полезной:

2. Отношение объема здания к рабочей площади:
