Подбор сечения рабочего настила.
Страница 1

Рабочий настил рассчитывается на прочность и прогиб, как неразрезная 2-х пролетная балка.

Расчет рабочего настила по первой группе предельных состояний.

Первое сочетание нагрузок: постоянная (собственного веса) + временная (снеговая).

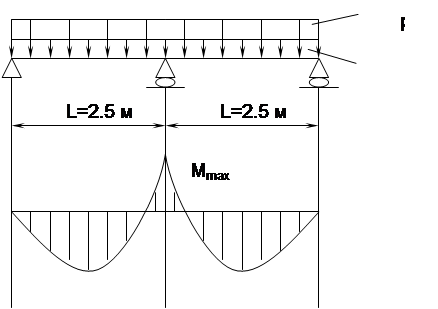

Расчетная схема:

Таблица 1. Нагрузки собственного веса.

п. п.

Наименование

gн, кгс/м2

g

g, кгс/м2

1

Рабочий настил (t=19 мм)

9.5

1.2

11,4

2

Защитный настил (t=16 мм)

8

1.2

9,6

3

Ковер руберойда на битумной мастике

10

1.2

12

Итого:

27,5

1,2

33,6

Обозначения в таблице:

gн – нормативная нагрузка собственного веса;

g - коэффициент надежности по нагрузке собственного веса;

g - расчетная нагрузка собственного веса.

Определим снеговые нагрузки. Снеговой район = 4 Þ Pн = 150 кгс/м2

Для определения коэффициента надежности по снеговой нагрузке воспользуемся следующим правилом:

Если gн/pн*cosa <= 0.8, то gA = 1.6

Если gн/pн*cosa >= 0.8, то gA = 1.4

В нашем случае: gн / рн=27,5 / 150*0,93 = 0,2 => g = 1.6

Далее определяем погонные нагрузки g’ и p’.

g' = g * b * cosa *gA = 33,6 * 1,6 * 0,93 * 1 = 40,93 кгс/м

где b – ширина полосы сбора нагрузки (b = 1 м);

a - угол наклона кровли к горизонту (cosa = 0,93).

p’ = pн * g * b * (cosa)2 = 150 * 1.6 * 1 * 0.932 = 206,4 кгс/м

s= Mmax / W <= Rизг * mв

где s - напряжение;

M - расчетный изгибающий момент;

W - момент сопротивления рабочего настила;

Rизг - расчетное сопротивление изгибу (Rизг = 130 кгс/см²);

mв - температурно-влажностный режим-коэффициент, учитывающий работу древесины, зависящий от отапливаем ости здания (так как здание не отапливается mв = 0.9).

Мmax = 0.125 * (g’+ p’) * L² = 0.125 * (40,93 + 206,4) * 1² = 3092 кгс*cм

W = b * h² / 6 = 75 * 1.9² / 6 = 45,125 cм³

s = 3092 / 45,125 = 68,52 кгс/см² < Rизг * mв = 130 * 0.9 = 117 кгс/см2

Второе сочетание нагрузок: постоянная (собственного веса) + монтажная.

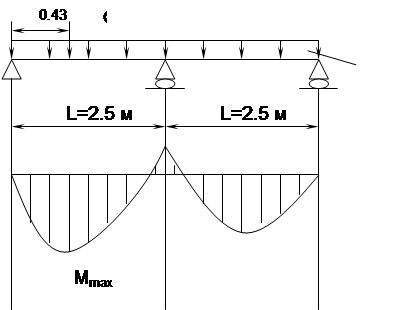

Расчетная схема:

s= Mmax / W <= Rизг * mв

Мmax = 0.07 * g’ * L² + 0.207 * 2 * Q * L

где Q – расчетная монтажная нагрузка.

Q = Qн * g = 100 * 1.2 = 120 кгс

где Qн – нормативная монтажная нагрузка (Qн = 100 кгс);

g - коэффициент надежности по монтажной нагрузке (g = 1.2).

Mmax = 0.07 * 2.52 * 40,93 + 0.207 * 2 * 120 * 2.5 = 14210 кгс*см

s = 14210 / 45,125 = 314.9 кгс/см² > Rизг * mв = 130 * 0.9 = 117 кгс/см2

Выбираем следующее значение h = 2.5 см

W = 75 * 2.5² / 6 = 104.17 cм³

s = 14210 / 78,125 = 181.89 кгс/см² > Rизг * mв = 130 * 0.9 = 117 кгс/см2

Выбираем следующее значение h = 3,2 см
