Подбор сечения прогона.

Расчет сечения прогона производится по двум группам предельных состояний.

Подбор сечения прогона.

g’ = g * cosa * а/cosa + g r b h * а/cosa * n / L * cosa + 2 b’ h * cosa * r g,

p’ = pн g * (cosa)2 * a / cosa

где b, h – характеристики сечения стропильных ног (b = 7.5 см, h = 12.5 см);

n – число стропильных ног (n = 5);

a – расстояние между прогонами по горизонтали (a = 2.17 м);

g = 1.1

2 * b’ x h = 2 * 5 x 20 см – сечение прогона.

g’ = 31 * 2.5 + 1.1 * 5 * 0.15 * 0.125 * 500 * 2.5 / 4 +

+ 0.175 * 0.05 * 0.93 * 500 * 1.2 = 77.5 + 35.2 + 4.2 = 117.6 кгс/м

p’ = 150 * 1.6 * 0.932 * 2.5 = 558 кгс/м

Проверка сечения по первой группе предельных состояний.

s = Mmax / W <= Rизг * mв

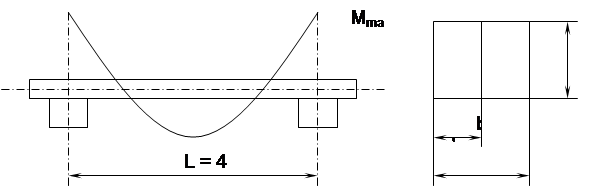

Мmax = (g’ + p’) * l² / 12 = (117.6 + 558) * 4 2 / 12 = 83361 кгс*см

W = 2 b’ h² / 6 = 2 * 5 * 202 / 6 = 687.8 см3

Wтр = Мmax / mв * Ru = 83361 / 0.9*140 = 687.8 см3

Проверка сечения по второй группе предельных состояний.

f < [ f ] = L / 200 = 400 / 400 = 1 см

f = 5 / 384 * (g’н + p’н) * L4 / EI

g’н = g’ / g = 117.6 / 1.1 = 110.87 кгс/м

p’н = p’ / g = 558 / 1.6 = 348.75 кгс/м

I = 2 b’ h3 / 12 = 2 * 5 * 203 / 12 = 6666.7 см4

f = 5 / 384 * (1.1 + 3.5) * 4004 / (1 * 105 * 6666.7) = 0.46 см < [ f ] = 1 см

Вывод: брус сечением 5 х 20 см удовлетворяет требованиям. Так как крайние пролеты сокращены, то условия прочности и по прогибам выполняются и для них.
