Расчет прогонов
Страница 1

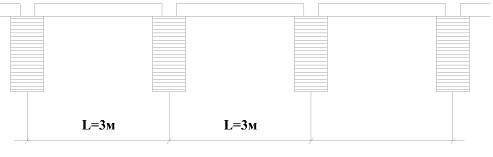

При шаге конструкций 3 м используем разрезные прогоны.

Согласно сортаменту пиломатериалов (ГОСТ 8486-86*Е) принимаем прогон из бруса сечением 175х100 мм. Шаг прогонов - 1,25 м.

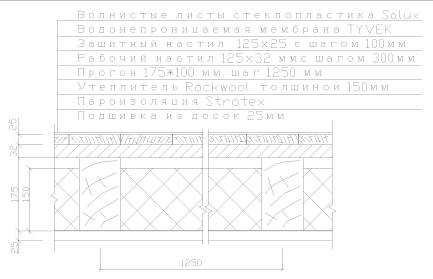

Сбор нагрузок.

Наименование нагрузки

Норм. Нагрузка

кН/м2

Коэф. надежн.

Расч. нагрузка

кН/м2

1

Волнистые листы стеклопластика Salux

0,02

1,2

0,024

2

Водонепроницаемая мембрана TYVEK

0,0006

1,2

0,00072

3

Защитный настил 125х25 мм с шагом 100мм

0,125х0,025х5/0,1=0,16

1,1

0,176

4

Рабочая доска 125х32мм через 300мм bнхhнхγд/с

0,05х0,125х5/0,3=0,104

0,032х0,125х5/0,3=0,066

1,1

0,114

0,073

5

Утеплитель Rockwool Light MAT γ=30кг/м3 толщ.150 мм

0,3х0,15=0,045

1,2

0,054

6

Пароизоляция - паронепроницаемый полимерный материал Strotex 110 Pi=70г/м2

0,0007

1,2

0,00084

7

Прогон 150х100

hnxbnxro/cn

0,175х0,15х5/1,35=0,097

1,1

0,1067

0,066

8

Подшивка из досок 25 мм

0,025х5=0,125

1,1

0,1375

Итого постоянная нагрузка

0,522

0,57

9

Временная нагрузка - 3 снеговой район

1,26

1,8

Итого полная нагрузка

1,78

2,4

Где bн,bn - ширина сечения рабочего настила и прогона

hn - высота сечения прогона

γо - объемный вес древесины

сn-шаг прогонов

Временная нагрузка -по СНиП 2.01.07-85*

Полная нагрузка на 1 п. м. при шаге прогонов В=1,25 м

Нормативная

qн=1,78х1,25=2,23 кН/м

Расчетная

qр=2,4х1,25=3 кН/м

Где 1,25 -шаг прогонов

Расчетные характеристики древесины II сорта для бруса 175х100 мм:

Расчетное сопротивление древесины изгибу Rи=15 мПа

Модуль упругости древесины Е=10000000кПа

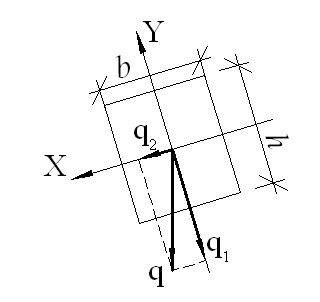

Прогон работает на косой изгиб.

b=100мм h=175мм

Геометрические характеристики сечения:

;

;

; .

Расчет по первому предельному состоянию. Проверка прогона на прочность.

Расчетная нагрузка при

; .
