Коньковый узел

Коньковый узел устраивается путем соединения двух полурам нагельным соединением с помощью стальных накладок.

Максимальная поперечная сила в коньковом узле возникает при несимметричной временной снеговой равномерно-распределенной нагрузке на половине пролета, которая воспринимается парными накладками на болтах. Поперечная сила в коньковом узле при несимметричной снеговой нагрузке:

,

где - расчетная снеговая нагрузка, вычисленная ранее.

Определяем усилия, на болты, присоединяющие накладки к поясу.

,

где - расстояние между первым рядом болтов в узле;

- расстояние между вторым рядом болтов.

По правилам расстановки нагелей отношение между этими расстояниями может быть или . Мы приняли отношение 1/3, чтобы получить меньшие значения усилий.

Принимаем диаметр болтов 14 мм и толщину накладок 100 мм.

Несущая способность на один рабочий шов при направлении передаваемого усилия под углом 900 к волокнам находим из условий:

Изгиба болта:

кН

но не более кН

где а - толщина накладки (см), d - диаметр болта (см).

ka - коэф. зависящий от диаметра болтов и величины угла между направлением усилия и волокнами древесины накладки

Смятия крайних элементов-накладок при угле смятия 900:

кН

Смятие среднего элемента - рамы при угле смятия a=900 - 14002 = 75058

кН

где с - ширина среднего элемента рамы, равная b (см)

Минимальная несущая способность одного болта на один рабочий шов: Тmin=3,79 кН

Необходимое количество болтов в ближайшем к узлу ряду:

, принимаем 4 болта

Количество болтов в дальнем от узла ряду:

, принимаем 2 болта

Принимаем расстояние между болтами по правилам расстановки СНиП

l1 ≥ 2*7*d = 14*1,4 = 19,6 см, принимаем 24 см, тогда расстояние

l2 =3*l1 = 3*24 = 72 см

Ширину накладки принимаем ³ 10*d, что равно 160 мм, согласно сортамента по ГОСТ 24454-80* (3) принимаем ширину накладки 175 мм, тогда расстояние от края накладки до болтов S2 ³ 3*d = 3*1,4 = 4,2 см » 5 см расстояние между болтами S3 ³ 3,5*d = 3,5*1,4 = 4,9 см принимаем 7,5 см

Изгибающий момент в накладках равен:

кНсм

Момент инерции накладки, ослабленной отверстиями диаметром 1,4 см:

Момент сопротивления накладки:

см3

Напряжение в накладках:

где 2 - количество накладок

Rи = 13 МПа -расчетное сопротивление древесины изгибу по табл.3 СНиП. Следовательно, принимаем 4 болта в первом ряду и 1 болт в крайнем ряду. Проверку боковых накладок на изгиб не выполняем ввиду очевидного запаса прочности.

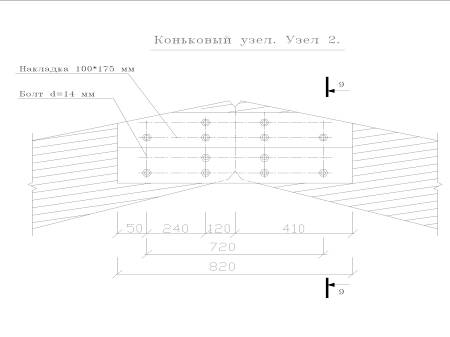

По результатам проведенных расчетов строим конструктивную схему конькового узла гнутоклееной трехшарнирной рамы:
