Проектирование продольного пофиля левоповоротных соединительных ответвлений

Проектная линия ЛПО может быть восходящей, когда ЛПО начинается с дороги, расположенной в нижнем уровне, и нисходящей, когда ЛПО соединяет верхнюю дорогу с нижней (рисунок 2.3).

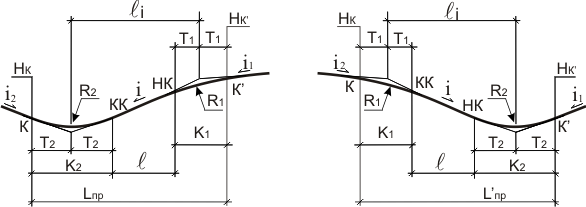

Рисунок 2.3 Схемы восходящей и нисходящей проектной линии ЛПО

Максимальный продольный уклон проектной линии на ЛПО не должен превышать 50‰. Минимальные радиусы выпуклых и вогнутых вертикальных кривых принимаются по таблице 2.2 для расчетной скорости движения, которая посчитана ранее.

Таблица 2.2

Vр, км/ч

30

40

50

60

Rвып, min, м

600

1000

1200

1500

Rвог, min, м

600

1000

1200

1500
