Определение отметок фиксированных точек и продольных уклонов в них

Фиксированными точками проектной линии являются точки К и К' (рис.2.3). Проектные отметки этих точек находят по данным о проектных отметках пересекающихся дорог (рисунок 2.4.).

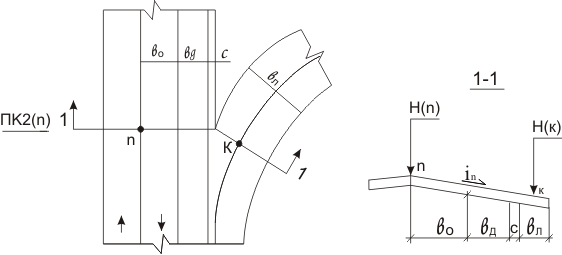

Рис.2.4 Схема к определению отметки точки К на дорогах II, III, IV и V категорий

Отметки точек К и К' в случае дорог II, III, IV и V категорий, а также дорог I категории, имеющих 4 полосы движения вычисляют по формулам:

;

,

где Н2(n) – проектная отметка дороги 2 на пикете РК2(n), (вычисляем по данным о проектной линии дороги №1);

in – поперечный уклон проезжей части;

b0 – ширина основной полосы проезжей части;

bД – ширина дополнительной полосы, равна ширине основной;

с – ширина укрепленной полосы, равная 0,75м на дороге II категории

bл – ширина проезжей части однополосного ЛПО;

Н1(n') – проектная отметка дороги 1 на пикете РК2(n'), вычисляем по данным о проектной линии дороги №1.

ЛПО1

ЛПО2

ЛПО3

ЛПО4

В фиксированных точках определяем также уклоны проектной линии пересекающихся дорог по направлению движения автомобиля к точке К в В фиксированных точках определяют также уклоны проектной линии пересекающихся дорог по направлению движения автомобиля к точке К в начале ЛПО и от точки К' в конце ЛПО.На продольных профилях пересекающихся дорог находят пикетное положение точек n и n' по данным о РК2(n) и РК1(n').

Уклоны на вертикальной кривой вычисляют по формуле:

Где ln – расстояние от точки К до вершины вертикальной кривой;

R – радиус вертикальной кривой.

Величина полученных уклонов округляется до 0,001.
