Проектирование металлических ограждений в зоне разветвления и слияния потоков

В зоне разветвления и слияния потоков ограждения на дороге между сечениями, проходящими через точки А или А’ и Н или Н’ (рисунок 7.1), прерываются. Сопряжение ограждений осуществляем с помощью криволинейной балки радиусом 0,8м.

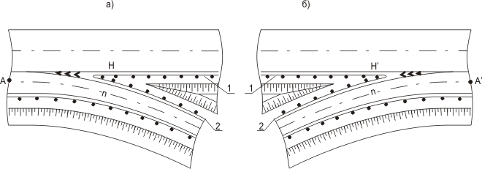

Рисунок 7.1 Сопряжение ограждений: а) в зоне разветвления потоков; б) в зоне слияния потоков; 1, 2 ограждения на дороге и на соединительном ответвлении

ЛПО1

Пикетное положение

1+00

2+00

3+00

Рабочая отметка

6,52

3,37

1,51

ППО4

Пикетное положение

1+00

2+00

3+00 4+00

Рабочая отметка

3,87

3,47

1,98 1,56
