Метод эквивалентного слоя
Страница 1

Эквивалентный слой

- это ограниченный по мощности слой грунта, который при сплошной равномерно распределенной нагрузке дает осадку, равновеликую осадке фундамента ограниченных размеров в плане при той же нагрузке и при тех же грунтовых условиях.

В случае однородного основания садку фундамента, определяют по формуле:

, (19)

где - мощность эквивалентного слоя;

mv - коэффициент относительной сжимаемости;

Р0 - дополнительное вертикальное давление на грунт.

Мощность эквивалентного слоя рассчитывают по формуле:

(20)

где - коэффициент эквивалентного слоя, определяемый по таблице 6.

Осадку слоистого основания методом эквивалентного слоя вычисляют приближенно по формуле:

(21)

где - средневзвешенное значение коэффициента относительной сжимаемости грунта в пределах сжимаемой толщи, определяемое по формуле:

(22)

где - коэффициент относительной сжимаемости грунта i-того слоя;

- толщина отдельных слоев грунта до глубины Нс;

- расстояние от точки, соответствующей глубине Нс, до середины рассматриваемого i-того слоя.

Сжимаемую толщу грунта, которая практически оказывает влияние на осадку фундамента, принимают в среднем равной двум мощностям эквивалентного слоя: , а распределение дополнительных давлений в основании - в виде треугольной эпюры (рис.6).

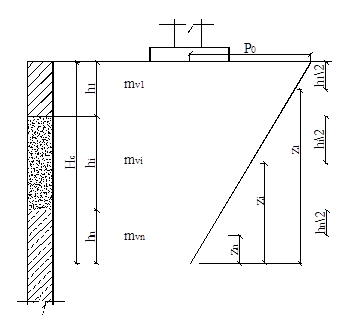

Рис.6. Схема к определению среднего коэффициента относительной сжимаемости.

Мощность эквивалентного слоя определяется также как и при однородном основании. В предварительных расчетах можно принять коэффициент Пуассона для сжимаемой толщи с преобладанием глинистых грунтов и с преобладанием песков .

Таблица 8

Значения коэффициента эквивалентного слоя

Соотно-

шение

Гравий и галька

Пески

Суглинки пластичные

Глины и суглинки мягкопластичные

Глины и суглинки твердые и полутвердые

Супеси твердые и пластичные

Глины пластичные

1,0

1,13

0,96

0,89

1, 20

1,01

0,94

1,26

1,07

0,99

1,37

1,17

1,08

1,58

1,34

1,24

2,02

1,71

1,58

1,5

1,37

1,16

1,09

1,45

1,23

1,15

1,53

1,30

1,21

1,66

1,40

1,32

1,91

1,62

1,52

2,44

2,07

1,94

2,0

1,55

1,31

1,23

1,63

1,39

1,30

1,72

1,47

1,37

1,88

1,60

1,49

2,16

1,83

1,72

2,76

2,34

2,34

3,0

1,81

1,55

1,46

1,90

1,63

1,54

2,01

1,73

1,62

2,18

1,89

1,76

2,51

2,15

2,01

3,21

2,75

2,59

4,0

1,99

1,72

1,63

2,09

1,81

1,72

2,21

1,92

1,81

2,41

2,09

1,97

2,77

2,39

2,26

3,53

3,06

2,90

5,0

2,13

1,85

1,74

2,24

1,95

1,84

2,37

2,07

1,94

2,58

2,25

2,11

2,96

2,57

2,42

3,79

3,29

3,10

6,0

2,25

1,98

-

2,37

2,09

-

2,50

2,21

-

2,72

2,41

-

3,14

2,76

-

4,00

3,53

-

7,0

2,35

2,06

-

2,47

2,18

-

2,61

2,31

-

2,84

2,51

-

3,26

2,87

-

4,18

3,67

-

8,0

2,43

2,14

-

2,56

2,26

-

2,70

2,40

-

2,94

2,61

-

3,38

2,98

-

4,32

3,82

-

9,0

2,51

2,21

-

2,64

2,34

-

2,79

2,47

-

3,03

2,69

-

3,49

3,08

-

4,46

3,92

-

10,0 и более

2,58

2,27

2,15

2,71

2,40

2,26

2,86

2,54

2,38

3,12

2,77

2,60

3,58

3,17

2,98

4,58

4,05

3,82

Коэффи-циенты
