Выбор монтажных кранов по техническим параметрам
Страница 1

Выбор крана для монтажа плит перекрытия и стеновых панелей. Рассмотрим вариант монтажа здания бешенным передвижным краном с одной стороны здания (см. рисунок 1).

Тип крана предусматриваем с нижним расположением противовеса.

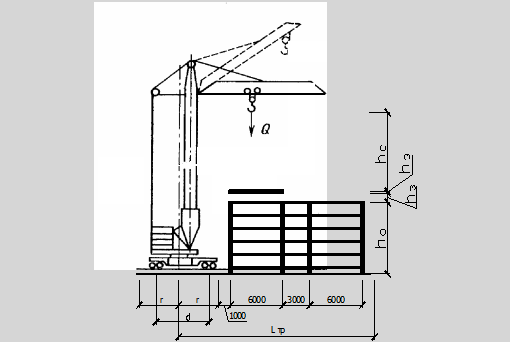

Рисунок 1. Схема расположения крана относительно здания.

Максимальная масса плиты перекрытия 4,71т, наружной стеновой панели 3,23т. Для монтажа конструкций принимаем один кран. Кран подбираем по следующим параметрам:

Требуемая грузоподъёмность

где Qэ=4,71 т. – масса наиболее тяжелого монтируемого элемента (плиты покрытия П-1),

Qгр=48 кг – масса грузозахватного устройства (Строп 4-х ветвевой ПИ, Промстальконструкция., 21059М-28)

Высота подъёма крюка крана

где h0=40,2 м – превышение монтажного горизонта,

hз=0,5 м – запас по высоте для обеспечения безопасности монтажа,

hэ=0,14 м – высота монтируемого элемента (плиты покрытия),

hстр=2,2 м – высота строповки.

Требуемый вылет крюка определяем по наиболее удаленному элементу стеновая панель Н–3:

Приведен расчет требуемого вылета стрелы для двух типов кранов с радиусами окружности, описываемыми хвостовой частью крана – “задний габарит”, соответственно r=4м и r=5,5м

Принимаем два крана:

КБМ–401 П (исполнение 19) при (ширина рельсовой колей башенного крана – d=6 м; радиус окружности, описываемый хвостовой частью крана, «задний габарит» – r=4 м)

КБ–503 Б (исполнение 2) при (d=7,5 м; r=5,5 м)

Схема крана изображена на рисунке 2

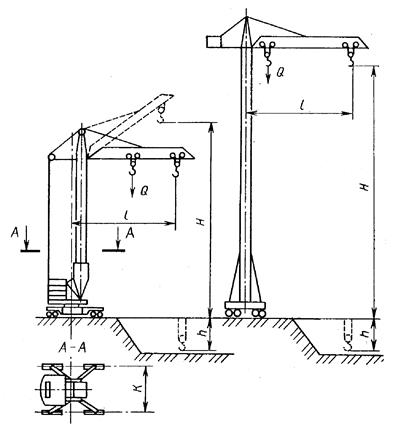

Рисунок 2. Схема башенного крана.

Проверим возможность использования крана на монтаже других конструкций. Данные проверки сводим в таблицу.

Таблица 4. Проверка возможности использования крана КБМ–401 П и КБ–503 Б на монтаже других конструкций (КБМ–401 П / КБ–503 Б).

Наименование (марка) элемента

Вылет крюка крана (Lтр), м

Грузоподъемность, т

Высота подъема крюка, м

КБМ–401 П

КБ–503 Б

Qтр

КБМ–401 П

КБ–503 Б

Нктр

Плита перекрытия П–1

21,2 / 23,3

5

8

4,758

52,8

53

43,04

Колонна К–56

28,3 / 30,4

3,3

6,5

1,613

52,8

53

42,9

Наружная стеновая панель Н–3

29,3/31,4

3,2

6,2

0,408

52,8

53

44,3
