Климатические условия.
Страница 2

Характеристика и строительные свойства грунта:

Томский выступ находится в пределах Саяно-Алтайской гидрогеологической складчатой области.

Нижний водоносный этаж - фундамент, представленный осадочными, вулканогенными и метаморфическими породами. Водоносные породы представлены песками различной зернистости с линзами и прослоями глин и суглинков, супесями, гравийно-галечниковыми отложениями. www.geoknow.ru

Верхней границей комплекса служат песчано-глинистые отложения лагернотомской свиты или глины новомихайловской; в подошве лежат глинистые и песчаные образования эоцена или верхнего мела. Глубина залегания кровли водоносного комплекса варьирует в очень широких пределах и увеличивается по мере движения с востока на запад и с северо-востока на юго-запад. В долинах крупных рек она обычно не превышает 30-40м, на водоразделах составляет 80-90 и более метров.

Песок – рыхлая несцементированная горная порода, состоящая из обломочных различных минералов и пород в виде зерен (песчинок) диаметром от 0,05 до 2 мм. В зависимости от размеров большей части зерен различают: мелкий песок с преобладающей частью зерен размером от 0,05 до 0,25 мм; средний песок от 0,25 до 0,5 мм; крупный - больше 0,5 мм. Мелкозернистые песчаные образования, легкоподвижные под действием ветра, называются барханными и дюнными песками.

Плотность ρ=1600 кг/ м3.

Глина представляет собой силикат, содержащий глинозём, кремнезём, примеси песка, извести, окиси железа и др. а так же химически связанную воду. Глина содержит свыше 30% частиц d<0,005мм. При содержании этих частиц в количестве более 60% глина называется тяжёлой. Глина древнего происхождения, представляет собой породу очень большой прочности. Под влиянием больших давлений глины частично кристаллизируются и приобретают свойства распадаться на мелкие плитки вне зависимости от первоначальной сложности. В этом случае глина называется сланцевая. Цвет такой глины – чёрный или тёмно – серый.

Плотность ρ=1800 кг/ м3.

Нормативные и расчетные значения характеристик грунтов (плотность, деформируемость, фильтрационные показатели и т.п.) следует устанавливать статистической обработкой результатов полевых и лабораторных определений, руководствуясь требованиями СНиП 2.02.02-85 и СНиП 2.02.04-88.

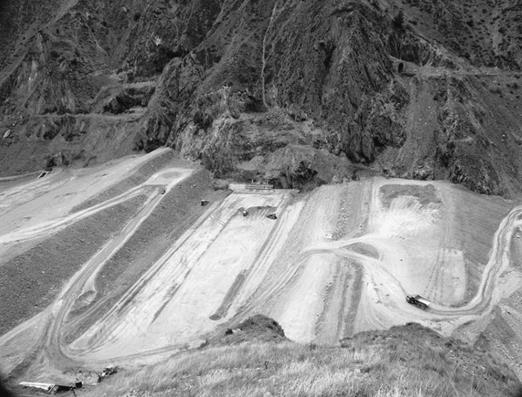

При проектировании частей намывных плотин, намытых выше уровня воды, из песчаных, гравийных и галечниковых грунтов расчетные значения физико-механических характеристик намываемого грунта могут приниматься по данным табл. с последующей корректировкой по фактическим показателям. Плотность сухого грунта для частей намывных плотин, намытых под воду, следует принимать как среднее арифметическое плотности сухого грунта rd и плотности rd,min намываемого грунта в максимально рыхлом состоянии.

Грунт

Плотность сухого грунта rd, т/м3

Угол внутреннего трения водонасыщенного грунта j, град

Коэффициент фильтрации k, м/сут.

Песок:



пылеватый

1,35-1,50

22-24

0,5-5

мелкий и средний

1,45-1,60

24-30

2-25

крупный

1,55-1,65

30-32

5-35

гравелистый

1,60-1,75

32-34

10-50

Гравийный с содержанием песка менее 50 %

1,70-1,90

34-36

Св. 30

Таблица составлена для грунтов с плотностью частиц rс = 2,65 - 2,70 т/м3.

Большие значения плотности rd и коэффициента фильтрации k относятся к грунту с зернами окатанной формы, меньшие - к грунту с неокатанными зернами.

Большее значение угла внутреннего трения относится к грунту с неокатанными зернами, меньшее - к грунту с зернами окатанной формы.

При учете анизотропии характеристик намытых песчаных грунтов рекомендуется в расчетах фильтрации и устойчивости откосов намывных плотин корректировать приведенные в табл. значения коэффициента фильтрации и угла внутреннего трения согласно опытным данным.
