Вскрышные работы
Страница 1

Перед разработкой карьеров по добыче грунта и началом отсыпки грунта в тело плотины с поверхности карьеров и основания плотины удаляют непригодные к использованию породы. При значительных объемов вскрышных работ и большом расстоянии до отвалов хранения грунтов рекомендуется следующий комплект машин: бульдозеры – разработка грунта с организацией валков; экскаваторы – погрузка грунта из валков в транспортные средства; транспортные средства – транспорт грунта вскрыши из карьеров в отвал. Слой растительного грунта снимают со всей площади карьера, как правило, в талом состоянии до начала вскрышных работ, и укладывают отдельно в отвал для использования его в последующем при рекультивации сельскохозяйственных земель или при благоустройстве площадок. Расчет объема грунта вскрыши основания плотины. www.geogtime.ru

в = 12 м – ширина гребня плотины;

В = 240 м – ширина основания плотины;

Нлев = 340 м – высота левого откоса плотины;

Нправ = 215 м – высота правого откоса плотины.

Определяем площадь левого и правого откоса плотины:

Определяем объем вскрыши основания плотины:

Vвскр,осн.пл.=[b+B]/2*[H1+H2]* =(12+240)/2*[340+215]*0.5=34965 м3,

где - толщина растительного слоя грунта, = 0,5 м

Периметр профиля плотины , по этому из условия производства вскрышных работ с помощью бульдозера, делаем 10 валков. С расстоянием между ними:

Расчет объемов вскрыши карьеров несвязного грунта К-1 и связного грунта К-2.

;

где - глубина карьера К-1;

- высота копания экскаватора.

Определяем объем вскрыши котлована К-1:

;

где - глубина карьера К-2;

- высота копания экскаватора.

Определяем объем вскрыши котлована К-2:

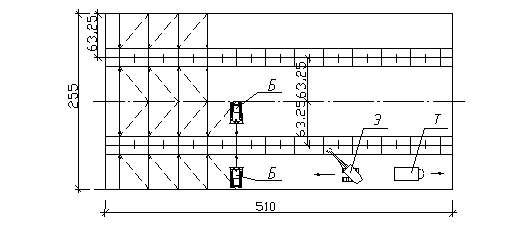

Схема вскрыши карьера К-1:

Схема вскрыши карьера К-2:

Страницы: 1 2 3
