Конструктивные системы остова многоэтажных зданий

Конструктивной системой здания называется совокупность взаимосвязанных конструкций здания, обеспечивающих его прочность, жесткость и устойчивость. Несущая конструкция здания обеспечивает его пространственную устойчивость и передает нагрузки, собираемые надземной частью через подземную часть на основание — способный к их восприятию грунт. www.eduguides.ru

Принятая конструктивная система здания должна обеспечивать прочность, жесткость и устойчивость здания на стадии возведения и в период эксплуатации при действии всех расчетных нагрузок и воздействий.

В современном высотном строительстве применяют различные конструктивные системы и схемы с разнообразными вариантами компоновок. Вместе с тем все конструктивные системы можно разделить на три категории:

стержневые — каркасные системы из вертикальных стоек — колонн и связывающих их в горизонтальной плоскости балок — ригелей с жесткими (рамными) узлами или стенками — диафрагмами жесткости.

плоскостные — стеновые системы из монолитных стен или сборных панелей;

и смешанные:

каркасно-панельные системы с наружными панельными стенами, обстраивающими расположенный внутри каркас;

панельно-блок-комнатные системы с объемными элементами и внутренними поперечными или наружными продольными несущими стенами;

каркасио-панельно-ствольные системы с монолитными башенными элементами, образующими ядро жесткости высотного здания в 12 и более этажей.

В свою очередь каркасные системы подразделяются на:

Рамные и связевые.

(особенности этих систем будут рассмотрены ниже)

Среди стеновых систем следует выделить схемы

поперечно-стеновые, продольно-стеновые, перекрестно-стеновые, коробчатые (оболочковые).

Смешанные системы сочетают в себе отдельные признаки двух других систем, к ним относят каркасноствольные и коробчатоствольные.

Стеновые.

Различают конструктивную систему поперечных стен с узким шагом (на помещение) - 3,0-4,5 м, с широким шагом (на целый дом) — 4,5-7,2 м и более, и смешанным шагом, при котором чередуются узкий и широкий шаг.

В зависимости от расположения несущих стен в плане здания и характера опирания на них перекрытий различают следующие конструктивные системы:

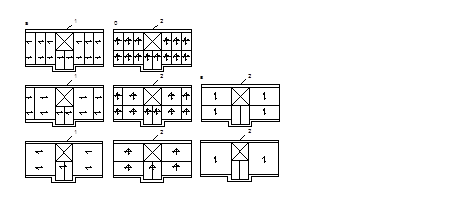

Рис. 4. Стеновые конструктивные системы

а. поперечно-стеновые – с поперечными несущими стенами.

б.перекрестно-стеновые с поперечными и продольными несущими стенами.

в.продольно-стеновые с перекрытиями - с продольно несущими стенами
