Конструктивные решения фасадных систем: многослойные, вентилируемые, светопрозрачные
Страница 2

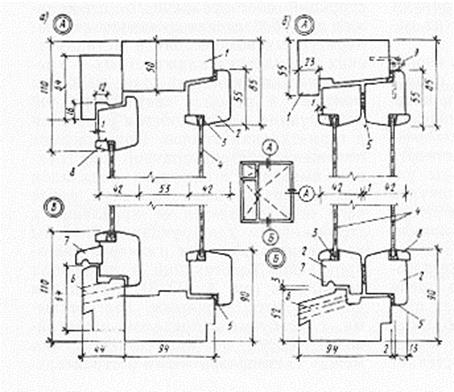

Деревянные оконные блоки с двойным остеклением

А – в раздельных переплетах; б – в спаренных переплетах; 1 – коробка; 2 – переплет створки; 3 – замазка или резиновый профиль; 4 – стекло; 5 – уплотняющие прокладки;6 – прорезь в нижнем бруске коробки для стока воды;7 – капельник; 8 – штапик; петли (только со стороны навески) www.psychologyrise.ru

Габаритные размеры конструкции окон и балконных дверей гражданских зданий приняты кратными укрупненному модулю 3М(300мм.) и дополнительному 1,5М(150мм), а размеры конструкций окон пром. зданий модулю 6М(600мм).Освещенность жилых комнат удовлетворяется при размерах окон площадью 1/6… 1/10 от площади помещения .При наличии балконов , лоджий, размеры окон допускается увеличивать на 20 …30%.

Витражи и витрины. Витражи и витрины возводят из индустриальных элементов, размеры которых кратны укрупненному модулю ЗМ (300 мм), с одинарным, двойным и тройным остеклением в зависимости от климатических условий и параметров внутренней среды помещений.

Переплеты витражей и витрин часто называют каркасом, который может быть стальным, деревянным. Но наибольшее применение получили профили из алюминиевых сплавов.

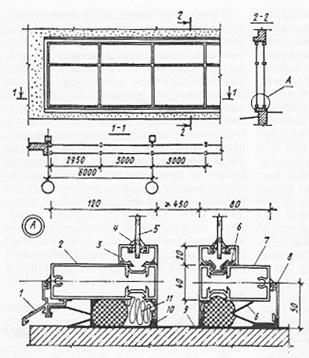

Витраж (витрина) с алюминевыми глухими переплетами

1 – слив;2 – рама переплета наружного остекления; 3 – штапик; 4 – уплотняющая прокладка;5 – стекло; 6 – стальна пружина; 7 рама переплета внутреннего остекления; 8 – нащельник; 9 – покрытие мастикой; 10 – эластичная прокладка; 11 – смоляная пакля.

В витражах высотой более 6 м вертикальные элементы каркаса, которые воспринимают большие ветровые, нагрузки, выполняют в виде рам и ферм. При двойном раздельном остеклении рамы и фермы образуют путем соединения вертикальных элементов каркасов решеткой из раскосов и ригелей либо только ригелями.

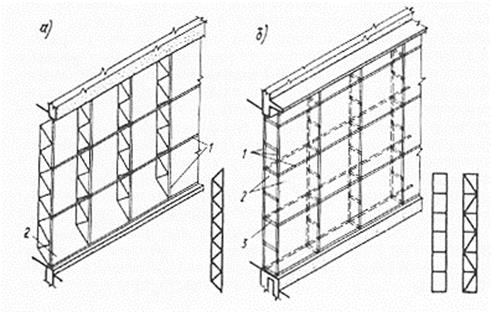

Вертикальные импосты витражей более 6 м.

А – для остекления с одинарным переплетом; б – для остеклении с двойным раздельным переплетом;1 – переплет(каркас); 2 – стекло (стеклопакет); 3 –ригель.

Витражи и витрины с двойным раздельным остеклением подразделяют на проходные и непроходные. Проходные конструкции — глухие. Чтобы обеспечить проход человека в межстекольное пространство для протирки стекол, его ширина принимается не менее 450 мм. При высоте витражей более 3м это расстояние увеличивают до 800 мм. В витринах оно может быть еще больше, что определяется функциональными требованиями. Для входа в межстекольное пространство предусматривают створку шириной не менее 0,6 м из тамбура или из помещения. При протяженных витражах створки устанавливают через каждые 15м. В непроходных витражах (витрина),одно из светопрозрачных ограждений проектируют глухим другое — целиком створное для возможности очистки внутренних поверхностей стекла. Расстояние между наружным и внутренним ограждением принимают не более 150 мм.

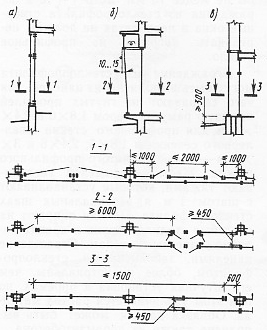

Конструктивные схемы витражей и витрин

А- переходные на плане по 1- 1 справа – с частично створными внутренними переплетами ,слева- со всеми створными внутренними переплетами ;б,в – проходные.

При креплении каркаса витражей и витрин к остову здания учитывают кроме ветровых нагрузок температурные деформации конструкций, здания, прогибы, колебания козырьков и др., поэтому узлы креплении осуществляются скользящими или гибкими. Крепления устраивают в местах положения стоек, причем в самонесущих («стоящих») светопрозрачных конструкциях скользящие связи вверху, а и в навесах (висячих) конструкциях— внизу. Противоположные гибким связям стороны стоек каркаса крепят при помощи обычной жесткой заделки. В многоэтажных витражах стойки каркаса поэтажно крепят посредством сварки к закладным деталям перекрытий. Для погашении температурных и других деформаций в пределах каждого этажа стойки каркаса членят и их концы соединяют скользящим швом.
