Сырье и технология изготовления портландцемента

Портландцемент – гидравлическое вяжущее, получаемое тонким измельчением портландцементного клинкера и небольшого количества гипса (1,5 .3 %). Клинкер получают обжигом до спекания сырьевой смеси, обеспечивающей в портландцементе преобладание силикатов кальция. К клинкеру для замедления схватывания цемента добавляют гипс. Для улучшения некоторых свойств и снижения стоимости портландцемента допускается введение минеральных добавок.

Производство. Основные операции при получении портландцемента: приготовление сырьевой смеси, обжиг ее до получения цементного клинкера и помол его совместно с добавками. Клинкер имеет следующий химический состав(%): СаО – 62 .68, SiO2 – 18 .26, А12О3 – 4 .9, Fе2О3 – 2 .6. Чаще используют известняк и глину в соотношении 3:1. В сырьевую смесь вводят корректирующие добавки и промышленные отходы, обеспечивающие требуемый состав клинкера.

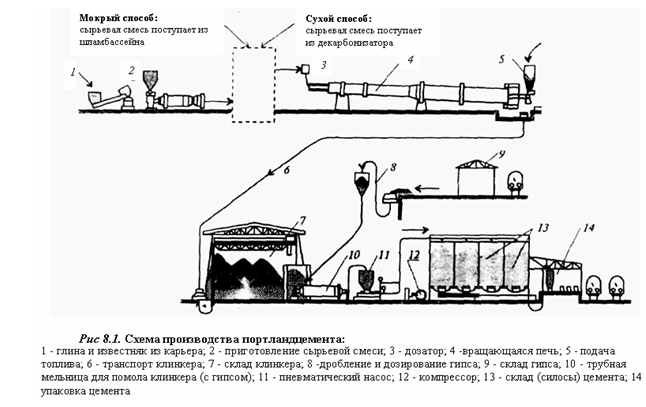

Тщательно подготовленную сырьевую смесь (рис.8.1.) подают на обжиг во вращающуюся печь, диаметром до 7 м и длиной до 185 м. Изнутри печь выложена огнеупорным кирпичом. Печь установлена под небольшим (3 .4˚) углом к горизонту и вращается (0,8 .1,3 мин-1), благодаря этому сырьевая смесь перемещается в ней от верхнего конца к нижнему, куда подается топливо. Максимальная температура обжига 1450° С. При таких высоких температурах оксид кальция СаО, образовавшийся в результате разложения известняка, взаимодействует с оксидами SiO2, А12О3 и Fе2О3, образующимися при разложении глины. Продукты взаимодействия, частично плавясь и спекаясь друг с другом, образуют портландцементный клинкер – плотные твердые гранулы серого цвета. В состав портландцементного клинкера входят четыре основных минерала (табл. 8.1) и небольшое количество стеклообразного вещества.

Таблица 8.1. Минеральный состав портландцементного клинкера

Минерал

Формула

Количество, %

Трехкальциевый силикат (алит), C3S

Двухкальциевый силикат (белит), C2S

Трехкальциевый алюминат, C3A

Четырехкальциевый алюмоферрит, C4AF

3CaO · SiO2

3CaO · SiO2

3CaO · AL2O3

4CaO · Al2O3 · Fe2O3

42…65

12…35

4…14

10…18

Примечание: В скобках сокращенное обозначение клинкерных минералов.

Портландцементный клинкер (на 60…80%) состоит из силикатов кальция, из-за чего портландцемент называют силикатным цементом.

Для получения портландцемента клинкер размалывают в трубных или шаровых мельницах с гипсом и другими добавками. Свойства портландцемента зависят от его минерального состава и тонкости помола клинкера. При взаимодействии с влагой воздуха активность портландцемента падает, поэтому его предохраняют от действия влаги. Портландцемент хранят в силосах, а транспортируют в специальных вагонах, автомобилях-цементовозах.

Главное меню


Copyright © 2018 - All Rights Reserved - www.timearchitect.ru
