Расчет гидростатических нагрузок на переходную секцию дока

Страница 3

а = (68,67·1,75 + 168,47·1,17) / 237,14 = 1,34 м

Силу давления P на наклонное прямоугольное днище будем искать по формуле:

P = ρgT·sinα·(l- l)/2, Па

где l – координата конца рассматриваемого участка, м

l – координата начала рассматриваемого участка, м

Координаты l и l ищем по формулам:

l = (a-z-x) / sinα ;

x=a-2R

x=5,8-2·1,3=3,2

α = arctg(x/c) = arctg((a-2R)/c) ;

α = arctg(3,2/3,5) = 42°

l = (5,8-0,6-3,2) / sin42° = 2,99 м

l = (a- z) / sinα ;

l = (5,8-0,6) / sin42° = 7,77 м

P = ρgT·sinα·(l- l)/2 ;

P = 1000·9,81·5,8·sin42°·(7,77² - 2,99²) / 2 = 979,08 кН

Центр приложения силы P: l = 2(l- l)/3(l- l), м

l = 2(l- l) / 3(l- l) ;

l = 2(7,77³ - 2,99³) / 3(7,77² - 2,99²) = 5,73 м

Масштаб схемы 1см = 1м

Масштаб эпюр давления 1см = 25,506 кПа

Масштаб силы 1см = 150 кН

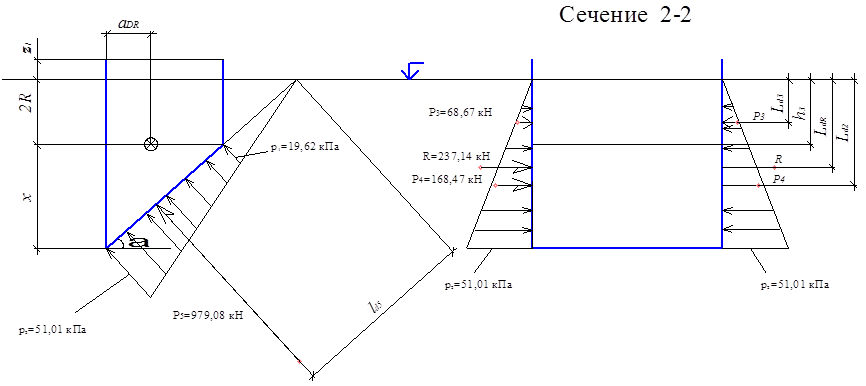

Рис. 2 - Схема к расчету нагрузки на переходную секцию дока.
