Расчет гидростатических нагрузок на носовую секцию дока
Страница 2

l – координата начала рассматриваемого участка, м

l2 = h = (R-z1)

l2 = 1,3 – 0,6 = 0,7 м

l1 = 0

lDX1 = 2 · 0,73 / 3 · 0,72 = 0,46 м

РХ2 = Vэп = (p1 + p)hl · T / 2

где hl – заглубление центра тяжести

b – ширина рассматриваемого участка www.psychonia.ru

hl = R

hl = 1,3 м

Т = 5,8 м

РХ2 = (10,56 + 19,62) · 1,3 · 5,8 / 2 = 113,77 кН

lDX2 = 2(l- l)/3(l- l);

l2 = 2R-z1

l2 = 2 · 1,3 – 0,6 = 2,0 м

l1 = R-z1 ;

l1 = 1,3 – 0,6 = 0,7 м

lDX2 = 2(23 – 0,73) / 3(2,02 – 0,72) = 1,45 м

РY = ρg · VТД , Н

VТД = SТД · T ;

РY1 = ρg · VТД1 ;

VТД1 = SТД1 · T ;

SТД1 = [(R2 – πR2 / 4) / 2 – z1(R - R)] · T ;

SТД1 = [(1,32 – 3,14 · 1,32/4) / 2 – 0,6 ·(1,3 - 1,3)] · 5,8 = 0,82 м2

VТД1 = 0,82 · 5,8 = 4,76 м3

РY1 = 1000 · 9,81· 4,76 = 46,7 кН

РY2 = ρg · VТД2 ;

VТД2 = SТД2 · T + R(R-z1) · T

SТД2 = πR2 / 4 + R(R-z1)

SТД2 = 3,14 · 1,32 /4 + 1,3 · (1,3-0,6) = 2,24 м2

VТД2 = 2,24 · 5,8 + 1,3(1,3 – 0,6) = 18,27 м3

РY2 = 1000 · 9,81· 18,27 = 179,23 кН

Р6 I = ;

Р6 I = = 49,6 кН

Р6 II = ;

Р6 II = = 212,28 кН

αI = arctg (РY1/ РХ1) ;

αI = arctg (46,7/16,7) = 10°

αII = arctg (РY2/ РХ2) ;

αII = arctg (179,23/113,77) = 58°

Масштаб 1см = 0,5м

Масштаб эпюр давления 1см = 10 кПа

Масштаб силы 1см = 200 кН

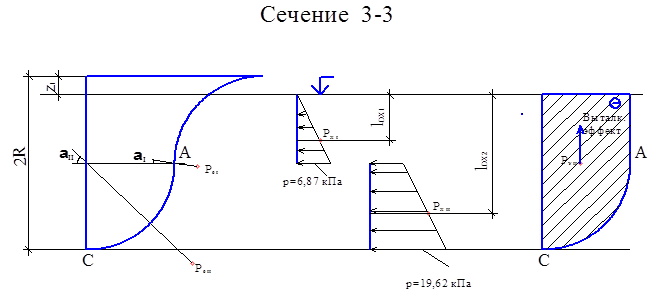

Рис.4 - Расчетная схема к определению нагрузки на лобовую поверхность.
