Выбор рабочего оборудования и модели экскаватора

Для рытья траншеи применяются одноковшовые экскаваторы со сменным рабочим оборудованием.

Приниматься должны то сменное рабочее оборудование и та модель экскаватора, рабочие параметры, которые обеспечат рытье полного контура сечения траншеи, с максимальной рабочей отметкой.

Для рытья траншеи применяется боковой забой, когда ось рабочего хода экскаватора совмещается с подошвой откоса. Размеры площади отвала, создаваемого экскаватором, определяют параметры Rв и Нв и правила складирования грунта по требованиям техники безопасности. www.banksession.ru

Поиск требуемой модели драглайна сводится к нахождению Sоэ, при которой удовлетворяется условие Sоэ ≥ Sоз. (Sоз = 28,4 м2)

В первой попытке проверяется возможность использования для рытья траншеи драглайна Э-302Б со стрелой 10 м и при работе с наклоном 300, когда Rв = 9,4 м и Нв = 3,5 м.

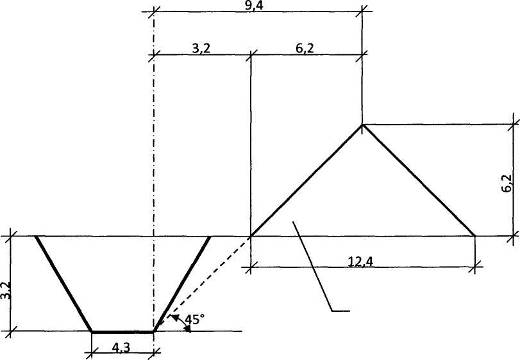

На рисунке видно , что полученная площадь отвала, создаваемая экскаватором, Sоэ ≥ Sоз; 32,26 ≥ 28,4, требуемой для обратной засыпки. Условие соблюдается и поэтому экскаватор с указанными параметрами для рытья траншеи пригоден.

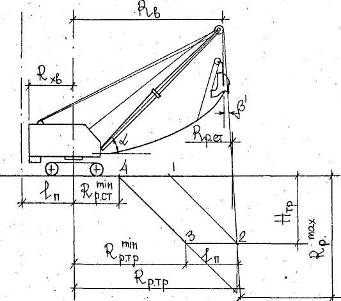

Рис.2.5. Рабочие параметра экскаватора со сменным оборудованием драглайна: 1-2-3-4 - осевое сечение элемента забоя, разрабатываемого экскаватором с одной стоянки.

Наименьший радиус резания на уровне подошвы траншеи:

Так как угол =

Для рабочей передвижки зависит от глубины забоя:

Где

Rр.тр = Rр.ст + Нтрtgβ = Rр.ст + 0,123Нтр = 9,9 + 0,123 * 3,2 = 10,29

Так как угол β принимается равным 70.

Наибольшая ширина подошвы траншеи, отрываемой драглайном в боковом забое при совмещении рабочего хода экскаватора откоса забоя:

Марка автомобиля самосвала выбирается из условия погрузки в кузов 4…6 экскаваторных ковшей грунта.

Расчет потребности землевозного транспорта производится с учетом одновременной работы экскаватора в отвал и на транспорт. При этом учитывается средняя производительность экскаватора при погрузке автосамосвалов, их технические параметры и условия работы.

Количество единиц землевозного транспорта (Nа) определяется из условия равенства сменной производительности комплекта автосамосвалов и экскаватора при разработке грунта, подлежащего вывозке:

Марка

Грузоподъемность, т

Габаритные размеры, м

Максимальная скорость, км/ч

Мощность, кВт (л.с.)

Длина

Ширина

Высота

Автомобили самосвалы

МАЗ-503А

8

5,78

2,5

3,3

75

132,4 (180)
