Определение монтажных характеристик и выбор монтажного крана

Для монтажа конструкций коллектора могут применяться стреловые самоходные краны: автомобильные, пневмоколесные, на самоходных шасси автомобильного типа и гусеничные.

Выбор крана производится в два этапа:

1). Устанавливается техническая пригодность возможного применения нескольких кранов определенных типов и типоразмеров; www.trafficpoint.ru

2). Выполняются технико-экономические расчеты и определяется экономическая целесообразность их применения.

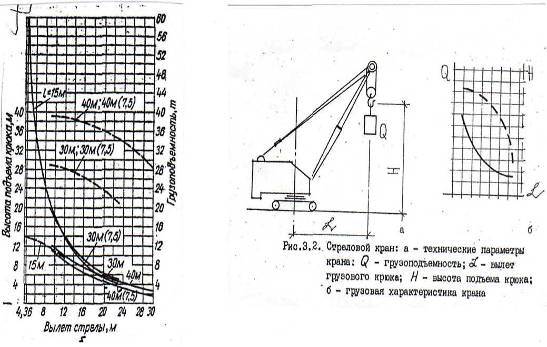

Требуемые технические параметров крана (грузоподъемность, вылет стрелы и высота подъема крюка) определяются монтажными характеристиками сборных конструкций.

Определяются три монтажные характеристики трубы:

1). Монтажная масса;

2). Требуемый монтажный вылет стрелы;

3). Монтажная высота.

Монтажная – общая масса сборной конструкции и захватного устройства:

= 801 кг/м.п. * 12,5 = 0,801 * 12,5 = 10,01 кг

где - масса конструкции;

- масса захватного устройства.

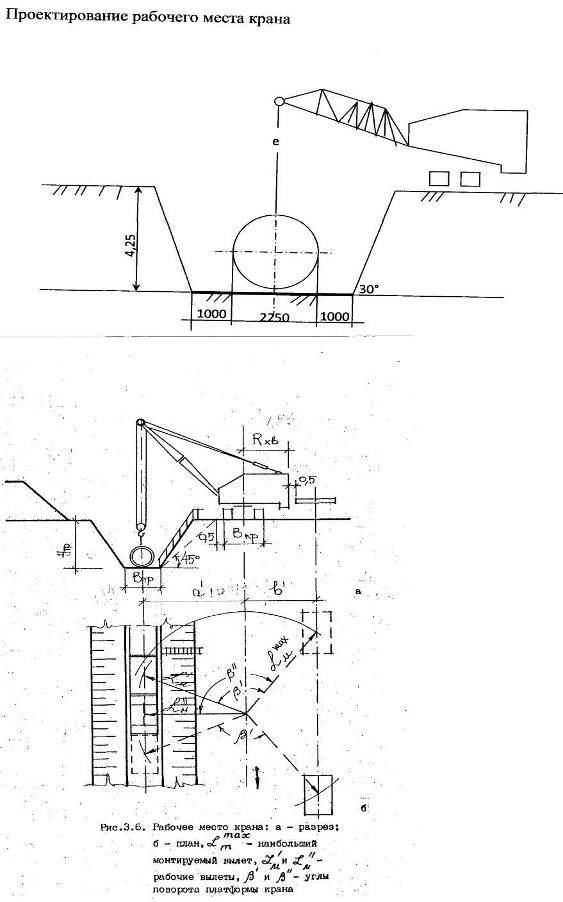

Требуемый монтажный вылет стрел крана (Lм) – наименьшее расстояние между осью вращения платформы крана и вертикальной осью крюка при захвате и установке сборной конструкции в проектное положение.

При монтаже труб «с колес» эти расстояния вычисляются, когда кран максимально приближен к оси траншеи, а транспорт – к крану. Это условие удовлетворяется, если сборная конструкция в момент захвата и установки в проектное положение, и ось вращения платформы крана находится на прямой, перпендикулярной продольной оси коллектора.

Из полученных большее значение принимается как требуемый монтажный вылет:

.

Подбираем кран Э 258.

В расчётах условно принимаются значения Вкр = 3,5 м и Rхв = 4,0 м как средние для многих стреловых кранов.

Монтажная высота – наибольшая высота подъема крюка крана при монтаже сборной конструкции:

Нм = hтр + 0,5 + hзапаса + hстр = 2,25 + 0,5 + 0 + 2,5 = 5,25 м

где hтр – высота грузовой платформы автомобиля; 0,5 – резервная высота над грузовой платформой; Нэл – высота сборной конструкции; hстр – высота захватного устройства – строповки.

Определенные монтажные характеристики сборных конструкций и вариантов кранов, выбранных для монтажных работ. Заносят в ведомость монтажных характеристик сборных конструкций.
