Исходные данные для проектирования

Таблица 1 – Исходные данные для проектирования согласно варианту

№ варианта

№ схемы

L1

www.transportpart.ru

l1

l2

l3

3

1

36

12

18

12

Рельеф спокойный.

Каркас сборный железобетонный.

Колонны сечением 0,4*0,6 м, высотой 8,4м и массой 7 тонн.

Шаг колонн 6м. Решетчатые балки для скатной кровли (серия I.462-3).

Плиты покрытия длиной 6м, шириной 1,5м и 3м, высотой 0,3м (серия I.465-7).

Стеновые панели сборные железобетонные серии I.462-5.

Фундаменты монолитные стаканного типа.

Фундаментные балки марки ФБ 6-28 (серия I-415-1).

Подкрановые балки марки БКНБ 6-4 (серия КЭ-01-50).

Цеха принимаются без фонарных конструкций с решетчатым металлическим ленточным остеклением высотой 3м.

Ворота деревянные распашные двухпольные размером 4,0*4,2м (серия ПР-05-36).

Полы в цехах бетонные с основанием из щебня. Пролеты оборудованы мостовыми кранами Q=10т.

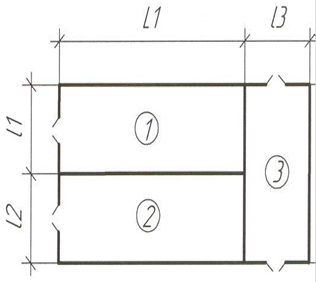

Рисунок 1 – схема производственного здания

Таблица 2 – Каталог сборных железобетонных конструкций для одноэтажных промышленных зданий

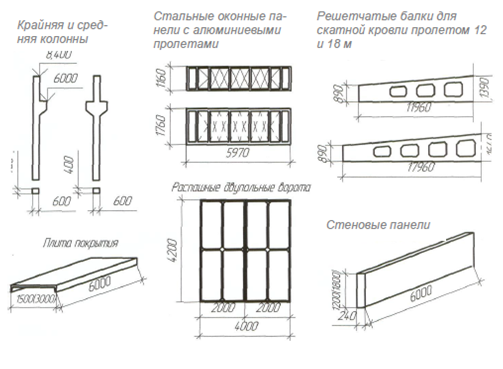

Рисунок 2 – Параметры сборных железобетонных конструкций
