Теплотехнический расчет покрытия
Страница 1

Основные данные:

Район строительства – г. Слуцк;

Назначение здания – общественное;

Влажностный район – нормальный, Б;

Температура внутреннего воздуха +18°С

Поз.

Наименование слоев

www.fiteducation.ru

Толщина,

Плотность,

кг/м3

Коэффициент теплопроводности

, Вт/м×°С

Коэффициент

теплоусвоения

, Вт/м2×°С

1

Цементно-песчаная стяжка

0.015

1800

0.93

11.09

2

Плиты полистиролбетонные

0.10

300

0.1

1.56

3

Пенополистирол

х

25

0.052

0.39

4

Пароизоляция – 1слой пергамина

0.005

600

0.17

3.51

5

Железобетонная плита

0.22

2500

2.04

16.95

Таблица 1.5 – Физические характеристики слоев покрытия

Нормативное сопротивление теплопередаче для ограждающих конструкций покрытия:

м2×°С/Вт.

Определяем термическое сопротивление каждого отдельного слоя покрытия по формуле:

(1.3)

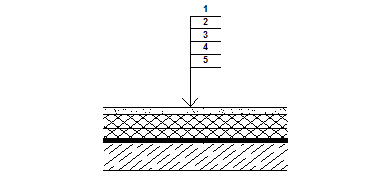

Рисунок 1.3 – Конструкция покрытия

м2×°С/Вт;

м2×°С/Вт;

м2×°С/Вт;

м2×°С/Вт;

Термическое сопротивление утеплителя определяем по формуле:

; (1.4)

где и – коэффициенты теплоотдачи соответственно наружной и внутренней поверхности.

м2×°С/Вт.

Определяем тепловую инерцию по формуле:

(1.5)

Определяем требуемое сопротивление теплопередаче:

, (1.6)

где n - коэффициент, учитывающий положение наружной поверхности ограждающей конструкции по отношению к наружному воздуху;

aв - коэффициент теплоотдачи, Вт/(м2×°С), внутренней поверхности ограждающей конструкции;

Dtв - расчетный перепад, °С, между температурой внутреннего воздуха и температурой внутренней поверхности ограждающей конструкции.

Согласно таблице 5.2 СНБ 2.01.01 для ограждающей конструкции с тепловой инерцией до 7 за расчетную температуру наружного воздуха следует принимать среднюю температуру наиболее холодной пятидневки с обеспеченностью 0.92, которая для г. Слуцка равна °С
