Отопление и вентиляция жилого здания
Страница 2

αint=8,7 Вт/(м2∙°C)

αext=23 Вт/(м2∙°C)

Основное требование теплотехнического расчета:

www.transportsense.ru

δx= 0,08379 мм

δxфакт.= 0,100 мм

Фактическое сопротивление теплопередаче рассчитываемых ограждающих конструкций

Температурный перепад °C, между температурой внутреннего воздуха и температурой внутренней поверхности рассчитываемых ограждающих конструкций:

°C

Коэффициент теплопередачи рассчитываемых ограждающих конструкций

Вт/(м2∙°C)

Ширина наружной стены равна 0,620 м

Теплотехнический расчет наружных дверей:

(м2∙°C)/Вт

Вт/(м2∙°C)

Теплотехнический расчет окон:

Нормируемое значение приведенного сопротивления теплопередаче:

Rreq= a∙ Dd + b b= 0,15; a= 0,000075

Rreq= 0,000075∙ 4684,4 + 0,15 = 0, 50133 м2∙°C)/Вт

Подбор подходящей конфигурации окна по приложению 6* СНиПа II-3-79*

Требованиям удовлетворяет двухкамерный стеклопакет в одинарном переплете с межстекольным расстоянием 12 мм с твердым селективным покрытием обладающий приведенным сопротивлением теплопередаче:

R0= 0,58 (м2∙°C)/Вт

Вт/(м2∙°C)

Нормируемое приведенное сопротивление теплопередаче глухой части балконных дверей:

R0б.д.= 1,5 ∙ R0ок.

R0б.д.= 1,5 ∙ 0,58=0,81(м2∙°C)/Вт

Вт/(м2∙°C)

Теплотехнический расчет чердачного перекрытия:

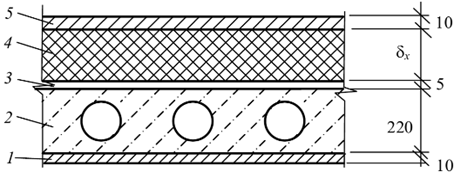

Эскиз конструкции:

Рис.

1. Известково-песчаный раствор

2. Железобетон

3. Битум нефтяной кровельный (ГОСТ 6617)

4. Маты минераловатные прошивные

5. Цементная стяжка

Нормируемое значение приведенного сопротивления теплопередаче:

Rreq= (a∙ Dd + b)∙n b= 1,9; a= 0,00045 n=0,9

Rreq= (0,00045∙ 4684,4 + 1,9)∙0,9 = 3, 6072 м2∙°C)/Вт

Фактическое приведенное сопротивление теплопередаче ограждающей конструкции R0 :

αint=8,7 Вт/(м2∙°C)

αext=12 Вт/(м2∙°C)

Основное требование теплотехнического расчета:

δx= 0,1684 м

Фактическое сопротивление теплопередаче рассчитываемых ограждающих конструкций

(м2∙°C)/Вт

Температурный перепад °C, между температурой внутреннего воздуха и температурой внутренней поверхности рассчитываемых ограждающих конструкций:

°C

°C

Коэффициент теплопередачи рассчитываемых ограждающих конструкций

Вт/(м2∙°C)

Ширина чердачного перекрытия: 0,435 м

Теплотехнический расчет перекрытия над подвалом:

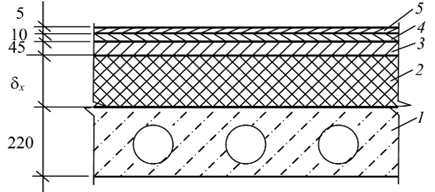

Эскиз конструкции:

Рис.

1. Железобетон

2. Пенополиуретан

3. Цементно-песчаный раствор

4. Плита древесно-стружечная (ГОСТ 10632)

5. Линолеум поливинилхлоридный на тканевой подоснове (ГОСТ 7251)

Нормируемое значение приведенного сопротивления теплопередаче:

Rreq= (a∙ Dd + b)∙n b= 1,9; a= 0,00045 n=0,75

Rreq= (0,00045∙ 4684,4 + 1,9)∙0,75 = 3, 006 м2∙°C)/Вт

Фактическое приведенное сопротивление теплопередаче ограждающей конструкции R0 :
