Удельный расход тепловой энергии на отопление здания кДж/ м2 оС∙сут.:

кДж/ м2 оС∙сут.

Нормируемое значение кДж/ м2 оС∙сут. для здания с отапливаемой площадью >1000 м2 , высотой в 4 этажа www.transpodepth.ru

Полученная величина меньше нормируемого значения

38,5 < 80 кДж/ м2 оС∙сут.

Характеристика и конструирование системы отопления

Необходимо запроектировать централизованную однотрубную прямоточную тупиковую систему водяного отопления с верхней разводкой.

Расчетные температуры теплоносителя (воды) в системе отопления принять равными 105-70 оС.

Подающая магистраль на чердаке прокладывается на высоте 0,3-0,5 м выше перекрытия и на расстоянии 1 м от внутренней поверхности наружных стен, обратная магистраль - непосредственно у наружных стен неотапливаемого подвала на высоте 0,3 м и ниже его потолка. Магистральные трубопроводы теплоизолируются.

Удаление воздуха из системы осуществляется автоматическими воздухоотводчиками (вантузами), установленными на конечных участках подающих магистралей, между последним и предпоследним стояками. Для обеспечения перемещения воздуха к вантузу магистраль прокладывается от главного стояка с подъемом равным 0,002, и уклоном от вантуза к последнему стояку не менее 0,01. Уклон обратной магистрали выполняется в сторону теплового центра для обеспечения слива воды при опорожнении системы и составляет 0,002.

Для отключения в случае необходимости части системы отопления на ее ответвлениях и стояках предусматривается запорная арматура.

Отопительные приборы размещаются под каждым окном в квартирах, а на лестничной клетке – только внизу, у наружных дверей за пределами тамбура.

Регулирование теплоотдачи приборов осуществляется трехходовыми кранами, устанавливаемыми на подводе с перемычкой у отопительного прибора.

Расчет отопительных приборов

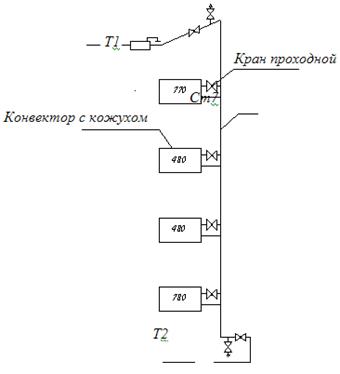

Рис.

Тепловая нагрузка стояка:

Qст= Σ Qпр= 1940 Вт;

Массовый расход воды в стояке:

кг/ ч.

сp= 4,19 кДж / (кг∙°C) – удельная теплоемкость воды;

tг(о) – температура воды в начале (конце) стояка, принимаемая соответственно 105 и 70 °C.

β1 – коэффициент учета увеличения теплового потока устанавливаемых отопительных приборов.

β1=1,86

β2 – коэффициент учета дополнительных потерь теплоты отопительных приборов у наружных ограждений.

β2 =1,02

Средняя температура воды в каждом приборе стояка:

ΣQпр. – суммарная тепловая мощность приборов, подключенных к стояку до рассматриваемого прибора, Вт;

Qпр. – тепловая мощность рассчитываемого прибора, Вт;

α - коэффициент затекания воды в отопительный прибор, равен 0,5

°C

°C

°C

°C

Разность средней температуры воды в приборе и температуры воздуха в помещении:

Δ tср= tпр- tint

Δ tср,410= 94,18- 22= 72,18°C;

Δ tср,310= 87,7- 22= 65,7°C;

Δ tср,212= 81,2- 22= 59,2°C;

Δ tср,112= 69,64- 22= 47,64°C;

Величина требуемого номинального теплового потока выбранного прибора Qн.пр., Вт.

- комплексный коэффициент приведения Qн.пр. к расчетным условиям, определяемый при теплоносителе воде по формуле:

кг/ ч. – массовый расход воды, проходящий через рассчитываемый прибор.

n, p, c – величины, соответствующие определенному типу отопительных приборов.

n – 0,3; p – 0,18; c – 1;

b – коэффициент учета атмосферного давления в данной местности, при атмосферном давлении 105 Па – b =1,0;

ψ – коэффициент учета направления движения теплоносителя в приборе. Для отопительных приборов подключенных по схеме «сверху-вниз» ψ = 1
