Составные элементы конструктивных систем и их назначение
Страница 1

Фундаменты — подземные конструктивные элементы зданий воспринимающие все нагрузки от выше расположенных вертикальных элементов несущего остова и передающие эти нагрузки на основание.

Работа фундаментов протекает в постоянно изменяющихся условиях под воздействием больших нагрузок поэтому к их качеству предьявляют повышенные требования. Материалы из которых делают фундаменты, должны обладать высокой морозостойкостью, механической прочностью ,долговечностью и не разрушаться под агрессивным воздействием грунтовых вод. Таким качеством отвечают такие материалы, как бутобетон, бетон, железобетон. В настоящее время в конструкциях фундаментов используется в основном железобетон, который находит применение как в монолитных фундаментах так и для изготовления сборных элементов. последние новости москва

По характеру конструктивного решения и особенностям выполнения различают следующие типы фундаментов:

а) ленточные, состоящие из непрерывной в плане стеновой опоры под всей длиной нагруженной стены здания (рис.1}

б)столбчатые или отдельно стоящие, представляющие собой ряд отдельных опор, устанавливаемых под стойками или колоннами, а также под стенами, опертыми на фундаментные балки (рис.2)

в] свайные, устраиваемые из свай, опускаемых в грунт (рис.3)

г) сплошные илц плитные, состоящие из обшей фундаментной плиты, принимающей вес всего здания или сооружения в целом (рис.4)

Разновидностью сплошных фундаментов являются так называемые ребристые и коробчатые конструкции {рис.5)

По технологии возведения фундаменты разделяются на монолитные и сборные;

по величине заглубления — на фундаменты мелкого заложения(менее 2 м) и глубокого(более 3ч).

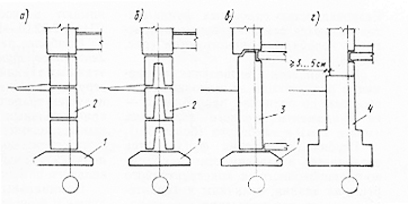

Рис.1

Конструкции ленточных фундаментов:

а — из сплошных стеновых фундаментных блоков

б — из пустотелых блоков

в — вариант с устройством подвала

г — монолитный фундамент

1 — фундаментная плита

2 — фундаментный блок

3 — стеновой блок подвала

4 — монолитный бетон(бутобетон)

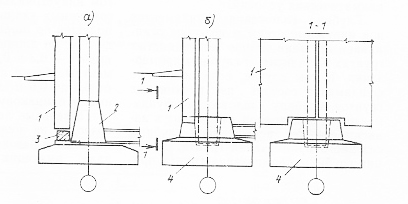

Рис.2

Конструкция столбчатых фундаментов

а — конструкция на фундаментной подушке

б — конструкция фундамента стаканного типа

1 — наружная цокольная панель

2 — пирамидальное основание колонны

3 — фундаментная балка

4 — фундаментный стакан

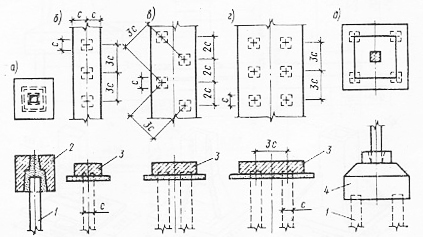

Рис.3

Конструкция свайных фундаментов

а — сопряжение сборного оголовка под одиночную сваю

б — однорядное расположение свай

в — шахматное расположение свай

г — двурядное расположение свай

д — куст свай под одиночную колонну

1 — свая

2 — сборный оголовок

3 — монолитный ж.б. ростверк

4 — ж.б.ростверк под колонну

Рис.4

Конструкция сплошных фундаментов

а — перекрестная конструкция

б, в— варианты устройства сплошной фундаментной плиты

г — коробчатая конструкция фундамента

Конструктивно-технологические решения фундаментов. ВЗ принимаются на основании оценки геотехнической опасности территории строительства и технико-экономического сравнения возможных вариантов обеспечивающих наиболее полное использование прочностных и деформационных характеристик грунтов и физико-механических свойств материалов фундаментов и подземных конструкций. Три геотехнические особенности ВЗ обуславливают следующие основные типы фундаментов для них:
