Составные элементы конструктивных систем и их назначение

Страница 5

Для обеспечения звукоизоляции применяют акустически однородные или неоднородные конструкции. В качестве акустически однородных используют массивные однослойные ограждающие конструкции сплошного или многопустотного сечения, в качестве неоднородных- двойные стены и перегородки, стены с гибким экраном, многослойные легкие перегородки. Способ звукоизоляции выбирают исходя из целесообразного использования свойств применяемых материалов.

Ригели железобетонные -

в строительстве - линейный несущий элемент (сплошной или решетчатый) в конструкциях зданий и сооружений. Соединяет стойки, колонны (ригель рамы); служит опорой прогонов, плит (ригель перекрытия, покрытия). Выполняется из железобетона.

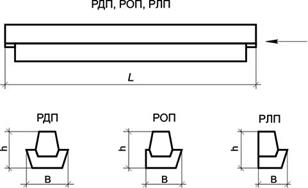

Ригели подразделяют на типы: РДП - для опоры много пустотных плит на две его полки (двух полочный);

РДР - то же, для опоры ребристых плит;

РОП - для опоры много пустотных плит на одну его полку (одно полочный);

РЛП - то же, применяемый только в лестничных клетках;

РОР - для опоры ребристых плит на одну его полку (одно полочный);

РЛР - то же, применяемый только в лестничных клетках;

РКП - консольный для опоры много пустотных плит балконов;

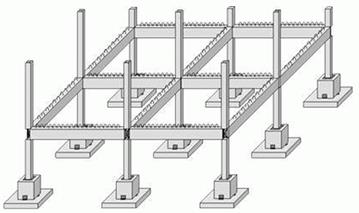

Рис.9. Схема крепления ригелей.

Перекрытия

— это внутренние горизонтальные ограждающие конструкции здания, членящие его по высоте на этажи. Их назначение — воспринять и передать на стены или колонны постоянные и временные нагрузки от людей, мебели и оборудования, а также изолировать помещения друг от друга и от влияния внешней среды. Эти функции и определяют их прочностные, а также тепло-, влаго-, газо- и звукоизолирующие качества. В многоэтажных жилых зданиях перекрытия служат связями — жесткими диафрагмами, способными придавать зданию повышенную устойчивость.

Для изготовления несущих элементов перекрытий многоэтажных зданий обычно применяются несгораемые материалы; железобетон на тяжелом и на легком заполнителях (керамзито-.шла-ко-, перлитобетонах и др.}; стальной профилированный настил, металлические балки, защищенные от непосредственного воздействия огня, и т. п. Перекрытия выполняются сборными, монолитными и сборно-монолитными.Монолитные железобетонные перекрытия изготовляют на стройке в специально изготовленной опалубке, их выполняют чаше трех видов: ребристыми, кессоннированными и безбалочными (плитными)

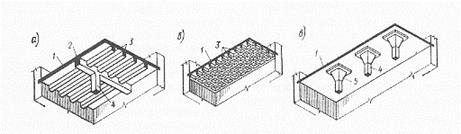

Рис.10. Типы междуэтажных монолитных перекрытий.

а — ребристое, 6— кессонированное, в — безбалочное 1 — плита, 2 — главная балка(ригель)

3 — второстепенная балка, 4 — колонна, 5 — капитель.

Первый состоит из плиты, второстепенных и главных балок. На рисунке балки (или ребра) направлены вниз; при необходимости получить гладкий потолок устраивают перекрытие ребрами вверх, что менее экономично, так как площадь поперечного сечения верхней сжатой зоны уменьшена. Кессонированное перекрытие получают при пересечении равномерно расположенных в двух направленииях ребер одной высоты; его применяют из эстетических соображений в интерьерах обшественных зданий, а также как средство облегчения собственной

Массы плиты при больших пролетах. Безбалочные перекрытия опираются на колонны или через капители.
