Описание конструктивных элементов здания
Страница 2

Водонепроницаемость крыши зависит от принятых уклонов, физико-механических свойств используемых для покрытия кровельных материалов, способов их укладки и климатических условий района строительства здания.

Качество кровельных материалов оценивается их водонепроницаемостью, малым водонасыщением, морозостойкостью в насыщенном водой состоянии. https://auto-diagnost.ru диагностика и ремонт пневмоподвески.

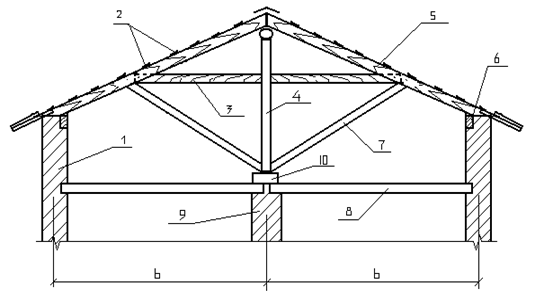

Рисунок 2.3-Схема крыши жилого бескаркасного дома: 1 – наружная стена; 2 – обрешетка; 3 – схватка; 4 – стойка; 5 – стропила; 6 – мауэрлат; 7 – подкос; 8 – перекрытие; 9 – внутренняя стена; 10 – лежень

Огнестойкость крыши определяется степенью возгораемости применяемых для ее устройства кровельных материалов, а также основания под кровлю и несущих конструкций.

В данном курсовом проекте за кровельный материал я принимаю ленточную пазовую черепицу размерам 400x220.

Глиняная черепица

представляет собой кровельный материал, получаемый из легкоплавких глин путем пластического формования (ленточная) или прессования (штампованная) черепицы с последующей сушкой и обжигом.

В настоящее время керамические заводы выпускают черепицу нескольких видов (в скобках приведены ее размеры в мм): штампованную пазовую (не нормируется); ленточную пазовую (400x220); ленточную плоскую (365x155) и коньковую (365x200). Виды и схемы укладки черепицы указаны на рисунке 2.4 [5] страница 63.

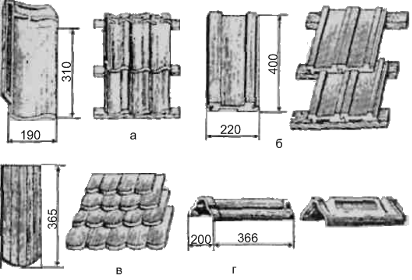

Рисунок 2.4 – Керамическая черепица и схемы ее укладки на обрешетку: а – штампованная пазовая; б – ленточная пазовая; в-ленточная плоская; г – коньковая

Фундамент

– это часть здания, расположенная ниже отметки дневной поверхности грунта. Их назначение – передать все нагрузки от здания на грунт основания. В случаях когда под зданием устраивают подвалы, фундаменты выполняют роль ограждающих конструкций подвальных помещений. Долговечность, надежность, прочность и устойчивость здания во многом зависят от качества фундаментов. Значительна их роль и в экономике строительства. В общих затратах на возведение здания доля фундаментов составляет по стоимости 8–10% и по трудоемкости 10 – 15%.

По конструктивной схеме фундаменты различают ленточные, отдельно стоящие, сплошные и свайные.

Ленточные фундаменты устраивают под все капитальные стены, а в некоторых случаях и под колонны. Они представляют собой заглубленные в грунт ленты – стенки из бутовой кладки, бутобетона, бетона или железобетона.

Отдельно стоящие фундаменты представляют собой отдельные плиты с установленными на них подколонниками или башмаками колонн. Их устраивают для каркасных зданий. Разновидностью отдельно стоящих фундаментов являются столбчатые, которые проектируют для малоэтажных зданий при малых нагрузках и прочных основаниях, когда ленточные фундаменты нерациональны.

Сплошные фундаменты могут быть плитные и коробчатые, в один или несколько этажей. Сплошные фундаменты применяют для зданий с большими нагрузками или при слабых и неоднородных основаниях.

Свайные фундаменты применяют на слабых сжимаемых грунтах, при глубоком залегании прочных материковых пород, больших нагрузках и т.д. В последнее время свайные фундаменты получили широкое распространение для обычных оснований, так как их применение дает значительную экономию объемов земляных работ и затрат бетона.

Выбор того или иного типа фундаментов зависит от применяемого материала, конструктивного решения здания, характера и величины нагрузок, вида основания, местных условий.

По методу возведения фундаменты могут быть индустриальные и неиндустриальные.

В массовом строительстве используют индустриальные фундаменты – бетонные и железобетонные сборные, позволяющие ведение работ без ограничения сезона и сокращающие трудозатраты на строительной площадке.

По характеру работы конструкции фундаменты могут быть жесткие, работающие материалами. Следует обращать особое внимание на обеспечение совместности работы всех видов гидроизоляции.

При высоком расположении горизонта грунтовых вод (выше пола подвала) могут потребоваться специальные меры усиления конструкции фундаментов и гидроизоляции, вплоть до устройства герметических оболочек из металла. Одновременно проводят меры по понижению уровня грунтовых вод – дренирование и тому подобные мероприятия.

В курсовом проекте по заданию ленточный фундамент.

Ленточный фундамент может служить не только несущей конструкцией, передающей постоянные и временные нагрузки от здания на основание, но и ограждающей конструкцией помещений подвала. Ленточные фундаменты получили большое распространение в жилищном строительстве для зданий до 12 этажей, выполненных по бескаркасной схеме.
