Описание конструктивных элементов здания
Страница 4

, предназначаются для разделения здания в пределах этажей на отдельные помещения. Основными требованиями, предъявляемыми к перегородкам являются экономичность (в том числе малая толщина и небольшой вес), звукопроницаемость, влагостойкость, гигиеничность. В зависимости от назначения перегородок некоторые из этих требований могут не учитываться или учитываться в меньшей степени. Например, межквартирные перегородки по сравнению с межкомнатными должны иметь повышенную звукоизоляцию а перегородки в санитарных узлах – большую влагостойкость и лучшие санитарно-гигиенические качества.

Перегородки подразделяются: по материалу – на деревянные, каменные, из керамики, гипсобетонные и др.; по конструкции – на монолитные, из мелкоразмерных штучных камней и плит и из крупноразмерных элементов высотой на этаж или размером на комнату.

Крепятся перегородки к стенам и покрытиям в зависимости от конструкции самих перегородок и элементов здания, к которым они примыкают. Крепление их может предусматриваться по верху, по бокам, либо одновременно по верху и по бокам. Крепятся гвоздями, закрепами, вилочными скобами, анкерами и др.

В моём случае запроектированы перегородки из обыкновенного кирпича размером 250´120´65. Толщина перегородок 1 кирпич (рисунок 2.9).Конструкции перегородок в соответствии со степенью огнестойкости здания проектируют с пределом огнестойкости 0,5–0,25 ч. из несгораемых или трудносгораемых материалов [4] страница 153.

Такой невысокий уровень нормативных требований к огнестойкости перегородок связан с тем, что их повреждения при пожаре обычно носят локальный характер и не могут повлиять на сохранность несущих конструкций здания.

Рисунок 2.8 – Схема кладки перегородок (в 1 кирпич)

Двери

бывают двух видов входные и внутренние.

Внутренние двери. Во внутренних стенах и перегородках предусматривают дверные проемы, размеры и конструкцию заполнения которых назначают по государственным стандартам.

В соответствии с назначением двери проектируют одно– и двухпольными, глухими и остекленными, правыми и левыми, с порогом и без порога. Двери общих комнат квартир проектируют двухпольными шириной 1,4 м или однопольными шириной 1,1 и 0,9 м, двери спален преимущественно однопольными той же ширины. Двери подсобных помещений квартир проектируют однопольными шириной 0,7 и 0,6 м. Двери общих комнат и кухонь могут быть запроектированы остекленными[4] страница 154. Схема дверей показана на рисунке 2.9.

В курсовом проекте я принимаю, в спальню, кладовку и кухню однопольные двери шириной 0,9, в зал двухпольные, шириной 1,4 м.

Входные двери в квартиру проектируют с порогом правило. Конструкция двери состоит из коробки (обычно деревянной) и створной части – дверного полотна, навешенного на петлях на коробку.

Входные двери жилых домов проектируют, как правило, деревянными, остекленными, одно– и двухпольными с одинаковыми или разными по ширине полотнами. Размеры дверей стандартизированы. Высота их составляет 2 или 2,3 м. Ширина однопольных дверей 0,9 м, ширина проема двухпольной двери с одинаковыми полотнищами 2 м, с неравными – 1,5 и 1,3 м.

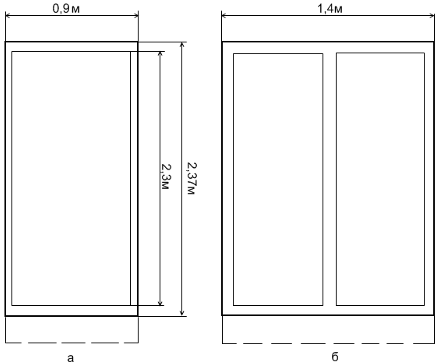

Рисунок 2.9. Схема внутренних дверей дома: а – однопольные двери; б – двухпольные двери

Входные двери я принимаю однопольные высота которых 2 м, а ширина 0,9 м [4] страница141.

Окна.

Размеры окон назначают в соответствии с нормативными требованиями естественной освещенности, архитектурной композиции, экономии единовременных и эксплуатационных затрат. Площадь окон жилых комнат и кухонь должна составлять не менее 1/8 (1/10 для IV климатического района) от площади пола, а в сумме по зданию не превышать 1/6,5 для I, II А и IVA и 1/5,5 во всех остальных климатических подрайонах.

Необходимость ограничения площади окон и остекленных балконных дверей объясняется их высокой стоимостью (в 1,5 раза дороже глухой части ограждения) и увеличением эксплуатационных затрат на отопление при увеличении размеров окон в связи с меньшим по сравнению с глухой стеной сопротивлением теплопередаче светопрозрачного ограждения.

Так, например, высота оконного проема по стандарту может быть выбрана 0,6–1,5 м с градацией в 300 мм, а ширина – 0,9 – 2,1 м с той же градацией. Стандарт предусматривает возможность многочисленных попарных сочетаний названных размеров по ширине и высоте и различные их соотношения – от 1:2,5 до1:0,75. Благодаря этому использование стандартных конструкций не создает существенных ограничений архитектурно-композиционного решения [4] страница 136.
